路虎发现四发动机性能受限检修
来源:本站整理  作者:佚名  2019-06-03 08:59:38

    一辆行驶里程约18.9万km的2010年路虎发现四。该车加不起油,跑不动,信息中心提示“性能受限”。
    故障诊断:

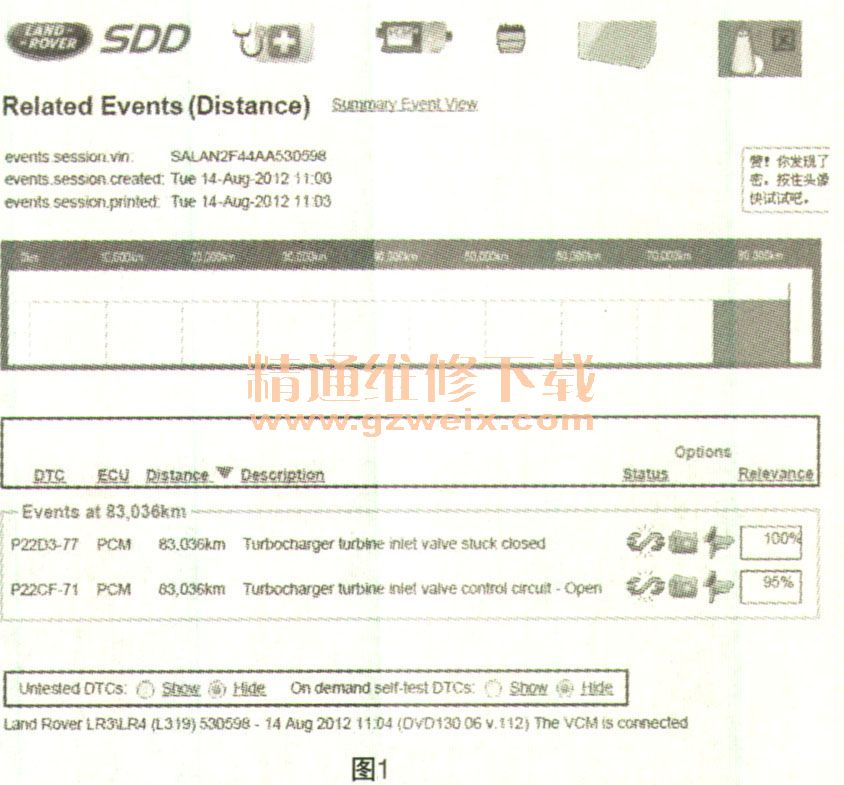

    (1)连接SDD调取故障码显示:P22D3-77 Turbocharger turbine inlet valve stuck closed; P22CF-71 Turbocharger turbine inlet valve control circuit-Open,如图1所示。

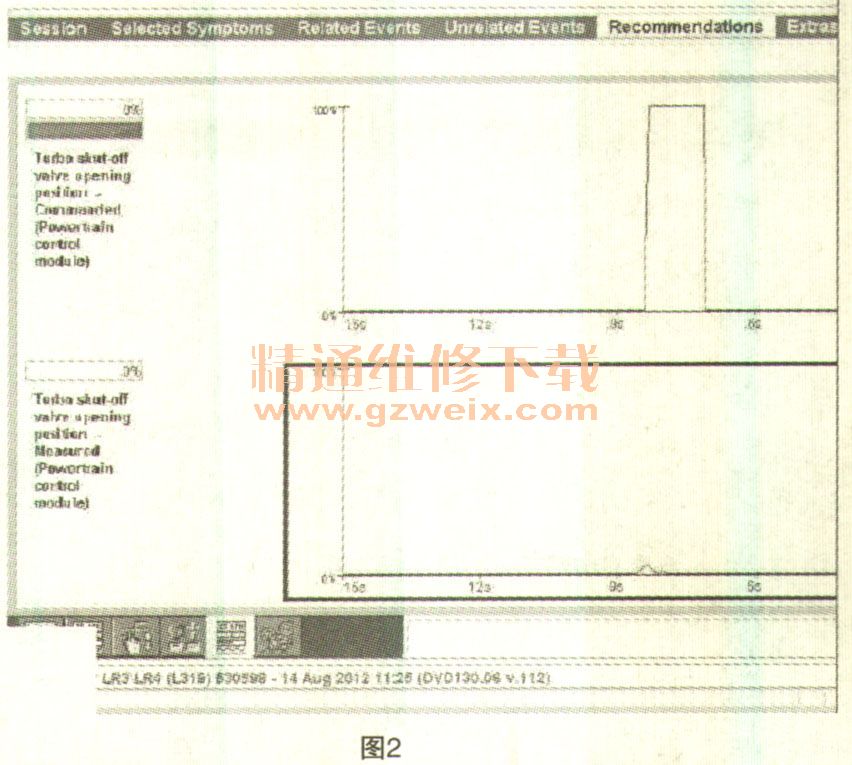

(2)查看辅助涡轮切断阀的数据流发现切断阀打开角度与ECM指令的打开角度相差甚远,如图2所示。

    (3)检查辅助涡轮真空电磁阀线路正常,更换真空电磁阀后加油至3000r/min以上,切断阀仍然不打开。

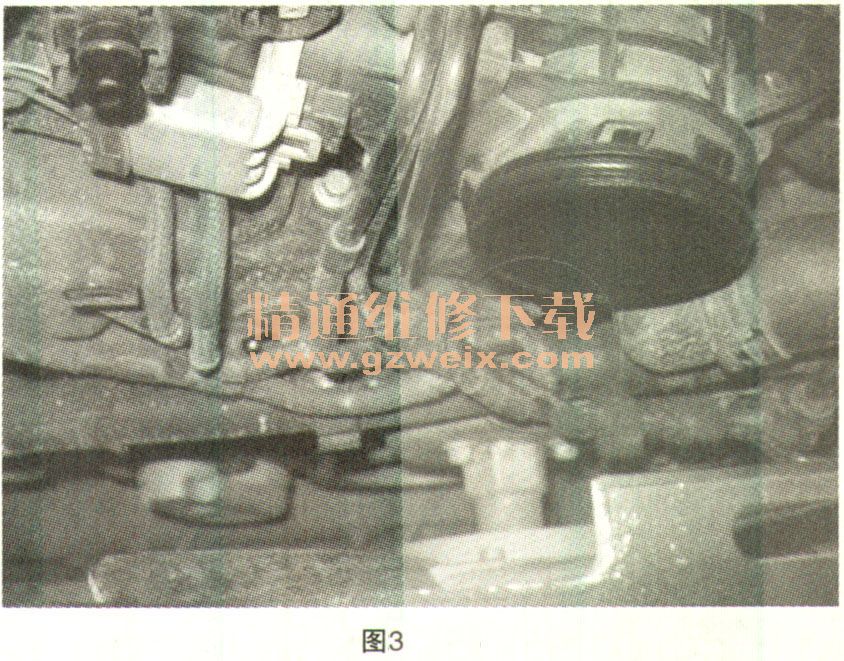

    (4)检查各真空管路时发现与真空储气罐连接的三通管断裂,如图3和图4所示。



    (5)更换此三通管后查看数据流发现切断阀打开角度与ECM指令的打开角度相符,如图5所示。

    (6)清除故障码后试车,确定故障彻底排除。
故障分析:真空管断裂后导致辅助涡轮切断阀没有真空源,切断阀的真空控制功能丧失,该阀保持在默认的关闭位置,发动机一直在单涡轮模式下运转。
    故障排除:更换断裂的三通管。
