一辆行驶里程约19万km的2011年路虎神行者二。该车发动机故障灯亮。
    故障诊断：

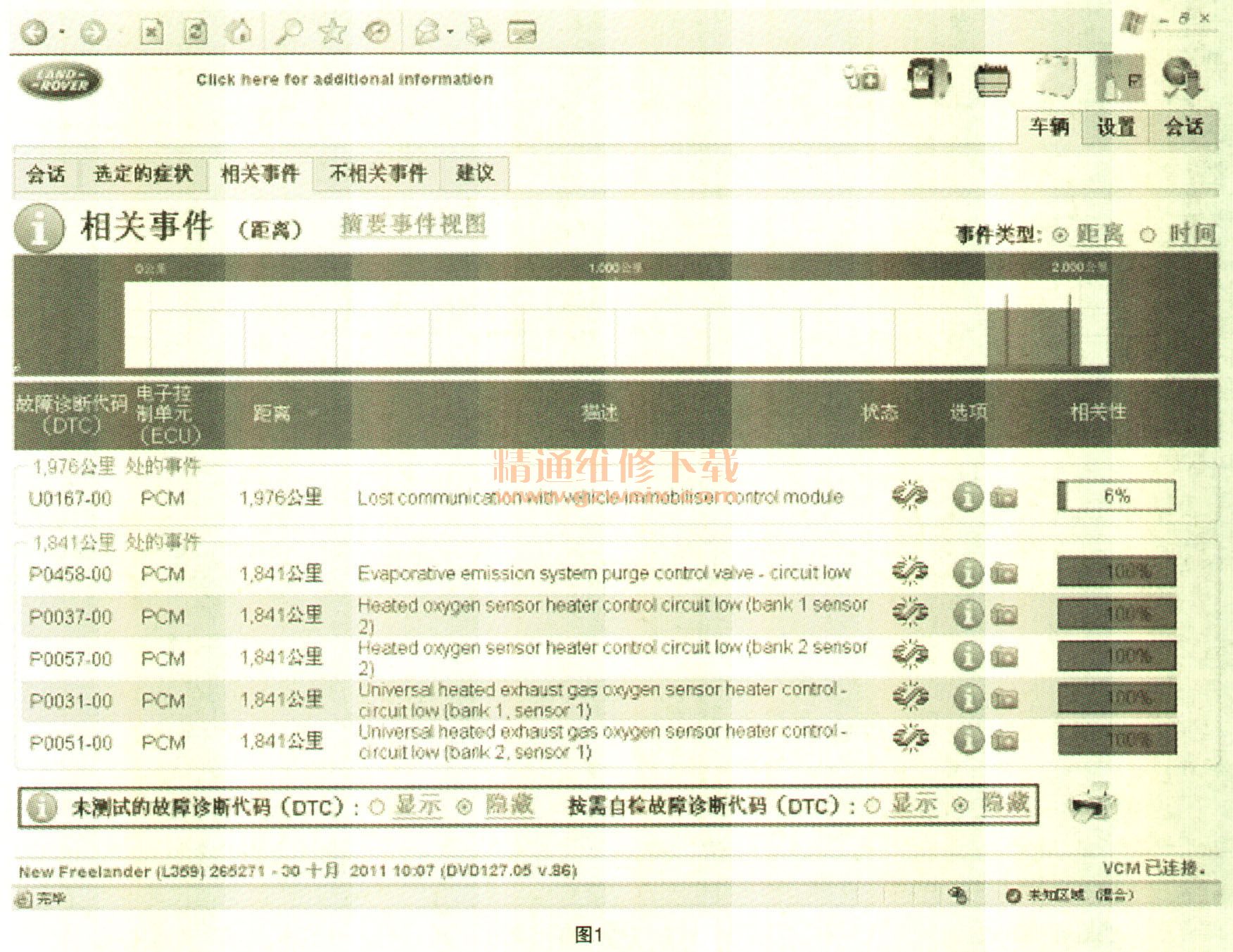

    （1）连接SDD，用SDD读取故障码。故障码为：U0167-00、P0458-00、P0037-00、P0057-00、
P0031-00、P0051-00，如图1所示。由于本车公里数较少，初步怀疑是线路故障。

    （2）通过电路图，检查位于BJB内的保险丝，发现保险丝FE6P 15amps烧断。仔细研究电路图，发现左前氧传感器、右前氧传感器、左后氧传感器、右后氧传感器和清污阀共用保险丝FE6P。确定为线路故障。
    （3）检查线路，从BJB处开始检查，当检查通过动力转向泵和冷却液泵带轮处的线束时，发现该线束的卡扣脱开，线束垂落在动力转向泵和冷却液泵带轮的铁槽上，仔细查看该处，可以明显看出该处线束外壳破损，并且有两根电线磨破。分析可能是线束卡扣脱开，线束被动力转向泵和冷却液泵带轮的铁槽磨破并且造成短路，如图2和图3所示。



    故障排除：修复线束，更换保险丝，清除故障码试车，故障排除。
    故障总结：此案例利用故障码和电路图分析故障，快速锁定故障大致范围，再详细查找确认故障部位；新车PDI的时候需要检查发动机舱和底盘线束的布置不能有干涉。
