一辆2006年路虎发现三。该车自动变速器无手动摸式,换挡杠只显示“D”挡位。
故障诊断:
(1)实际试车测试发现自动变速器无手动摸式,但其他挡位工作均正常,只是相应的指示灯不亮。
(2)接IDS有DTC, TCM:P081C--00 Park input circuit
(3)根据故障码和客户说反映的问题,同时发现仪表显示正常,全地形指示灯不亮。
(4)参考电路图,首先检查供电CJB的8、9号保险无异常;然后,拆下挡位指示灯面板,没发现异常。

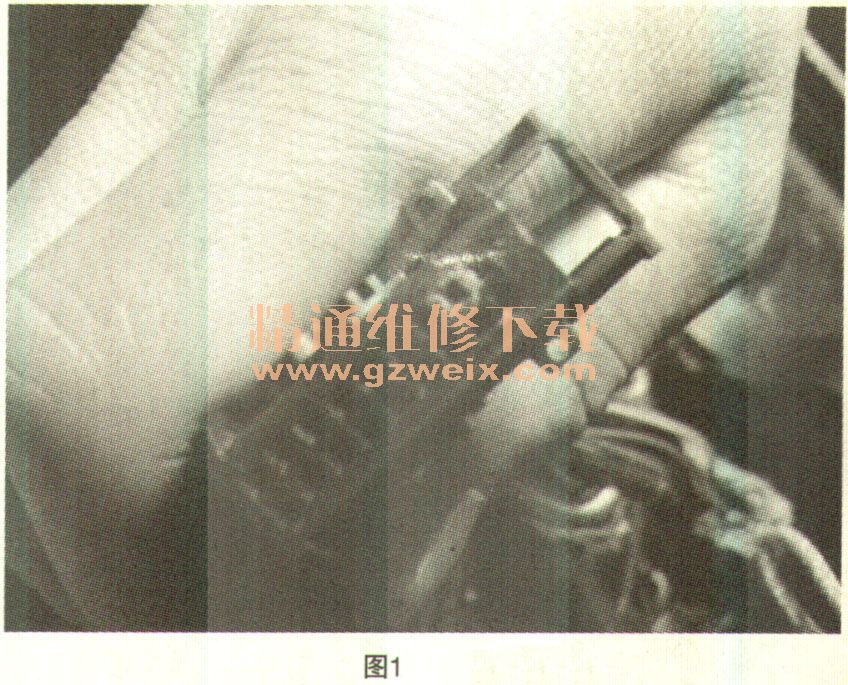

(5)拆下挡位换挡机构,发现其插头的7、8、9、15、16号针脚已腐蚀,如图1所示,说明7、8号针脚是供电,9号针脚是挡位锁止,15号针脚是运动/手动指示。
(6)经清洗处理后无效,初步判断为挡位换挡机构。
(7)借试一个挡位换挡机构后试车自动变速器工作正常。
故障排除:更换挡位换挡机构,故障排除。
故障总结:典型线路故障,关注故障根本原因可能是车内的饮料或水不小心在挡位开关位置倾倒,最终引起进水锈蚀。
