路虎揽胜盲点检测、倒车雷达不启作用
来源:本站整理  作者:佚名  2019-06-19 08:16:46

    一辆行驶里程约19.3万km的路虎揽胜。该车盲点检测不启作用,倒车雷达不启作用,挂倒挡后摄像头黑屏。
    故障诊断:车辆进厂,挂倒挡后摄像头黑屏,盲点检测不启作用,倒车雷达不启作用,确认故障现象存在。诊断仪检测有故障码:U0232-00与左侧障碍物检测控制模块的通信中断。

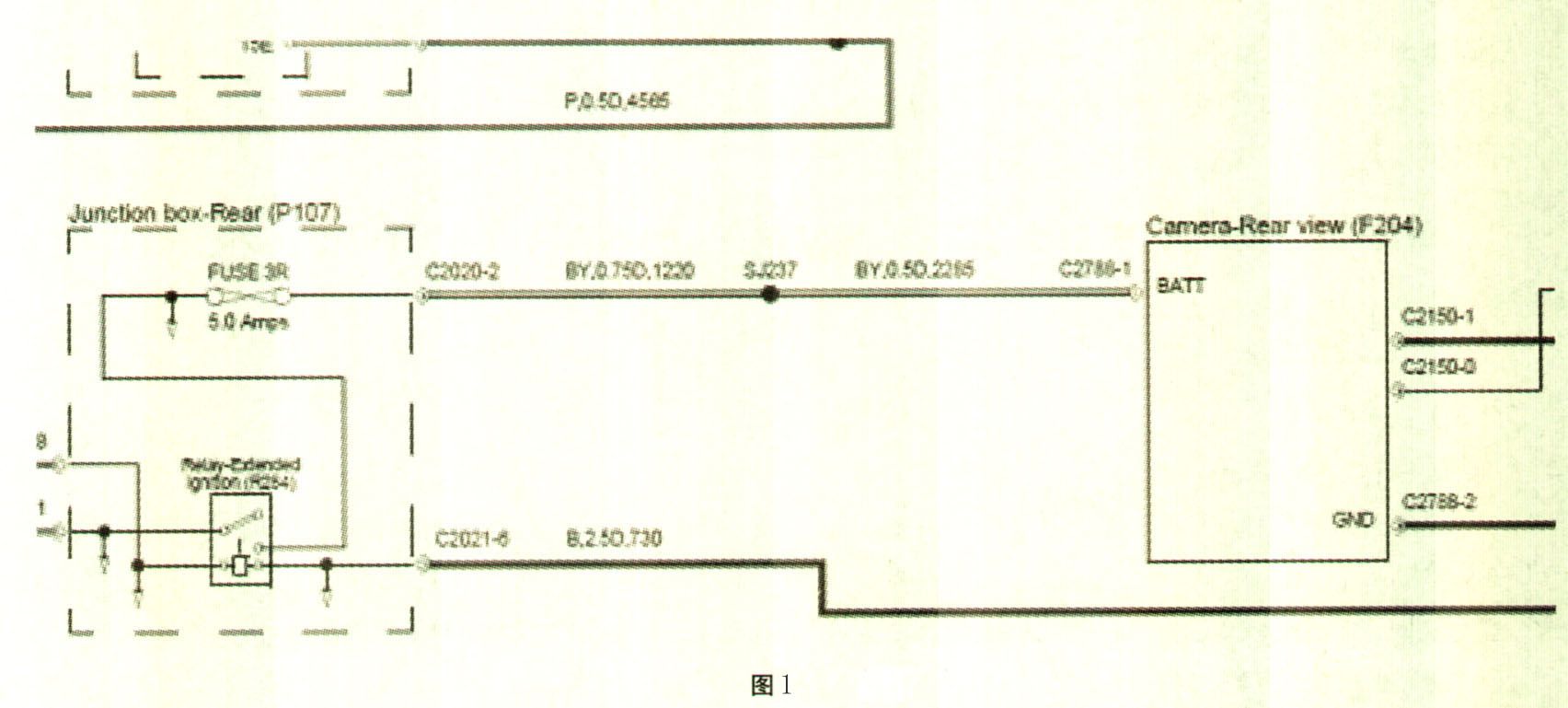

    经检查后摄像头保险熔断,更换后摄像头保险后,挂倒挡后摄像头依然黑屏,再次检查保险,保险熔断了。怀疑后摄像头线路搭铁。查看电路图,测量后摄像头线路针脚C2788-1、C2150-1、C2150-0(如图1所示)与车身之间均为断路,没有搭铁现象。针脚C2788-2搭铁正常,所以判断摄像头线路没有搭铁故障。测量针脚C2788-1与C2788-2之间为断路,摄像头本身没有故障。

    电路图中(如图2、图3所示),后摄像头、倒车雷达与盲点检测是同一个保险,再怀疑盲点检测线路搭铁。拆除后杠,拆除两侧盲点检测模块的插头,测量两插头内除针脚C3414-2和C3415-2外与车身之间均为断路,针脚C3414-2和C3415-2搭铁正常,所以判断盲点监控线路没有搭铁故障。测量左右盲点监控模块内针脚C3415-2与C3415-5之间电阻,左侧模块两针脚之间电阻为0Ω,右侧电阻为无穷大。左侧模块内部短路。

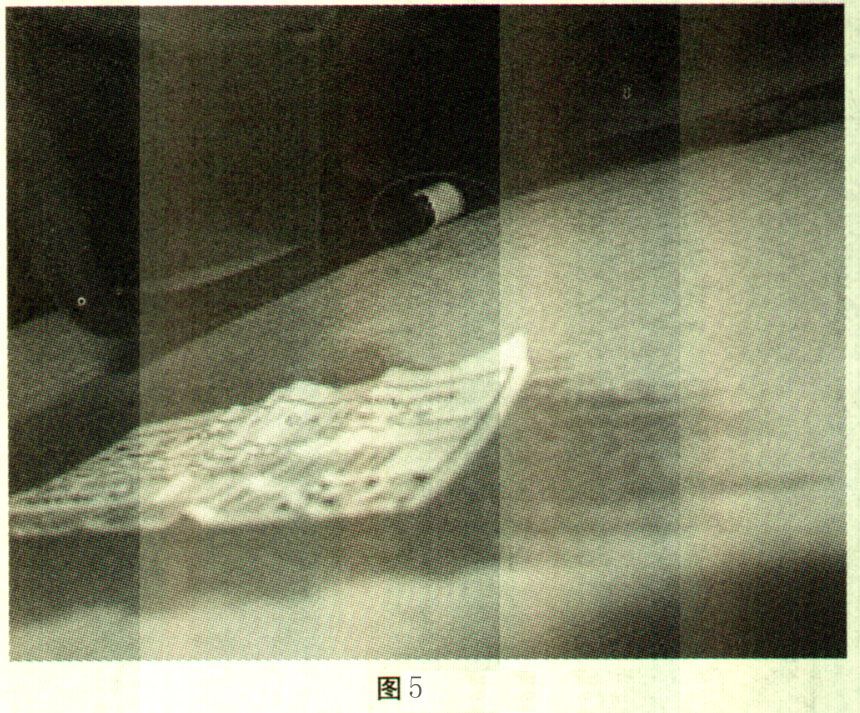

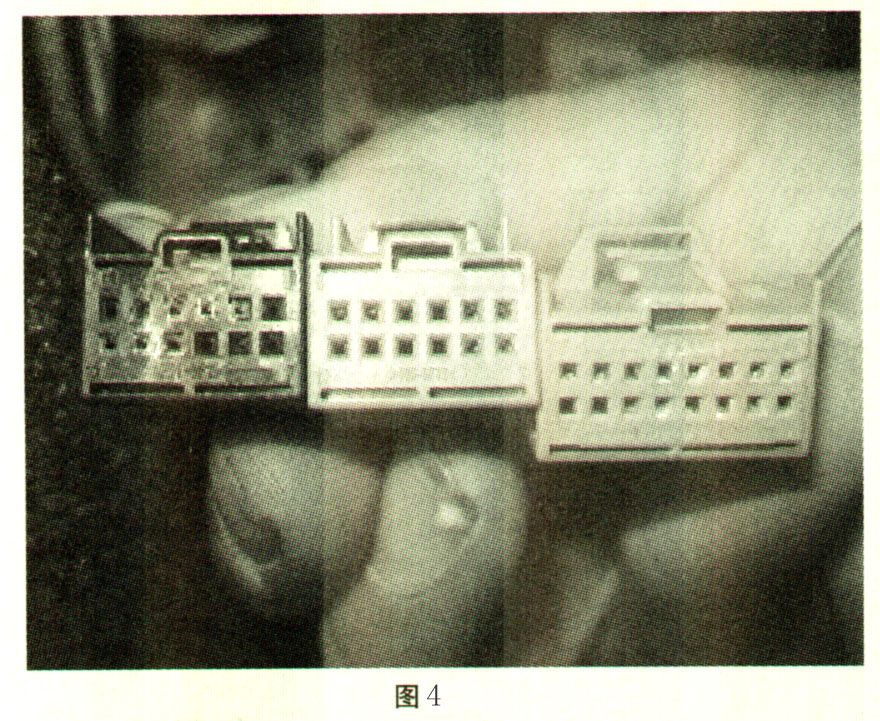

    更换左侧盲点监控模块及保险后,盲点监控和后摄像头恢复正常,但倒车雷达仍然不能使用。检查倒车雷达模块插头时,发现倒车雷达模块插头内有进水痕迹(如图4所示)。拆下模块,模块内有水流出。运行后风挡清洗,发现大顶内后喷水管中间接头漏水(如图5所示),洗车未检查有进水痕迹。后风挡喷水管接头故障。故障原因为左侧盲点监控模块内部短路,倒车雷达模块进水。



    故障排除:更换左侧盲点监控模块,倒车雷达模块。
