一辆行驶里程约16.3万km的2012年路虎揽胜。该车发动机可以正常启动，空调及导航不工作。按下空调面板开关无任何反应。

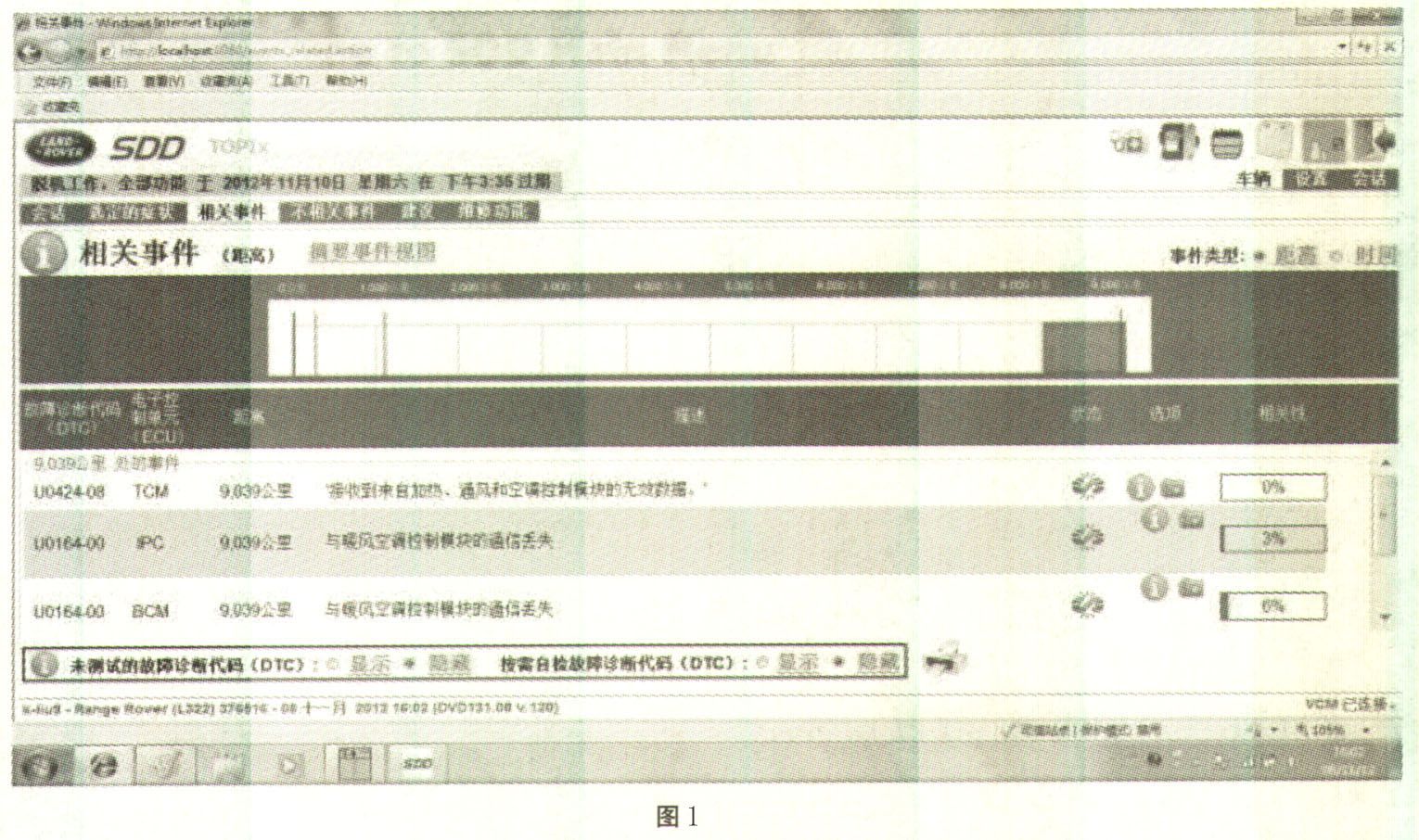

    故障诊断：用SDD检查有DTC、U0164与暖风空调控制模块的通信丢失，如图1所示。根据故障码检查空调模块电源，发现FUSE 62P号保险线烧断。

    因为负载电流过大或保险后面的负载有短路才会烧断保险。根据线路图检查C0582-13到C1630-1的线路正常，无搭铁及短路现象，电流在2.5A左右，换上新保险丝后启动发动机，检查空调及导航音响都能正常工作。经过认真检查发现，每当按面板上的DEFROST加热开关，62P号保险线就会烧断。按动其他开关正常。与其他车对换空调面板后故障依旧。当断开电子水泵的C1629一线插后空调就工作正常（如图2所示）。按动DEFROST加热开关后保险线也不会再融断了，测量C1629-5到电子水泵的线路有对地短路。经检查发现在发动机舱，电子水泵附近，水泵电源线磨损搭铁造成短路，如图3所示。



    故障排除：修复线路，重新布置线路走向，防止干涉磨损。
