一辆行驶里程约13.8万km的2012年路虎揽胜。该车开小灯后仪表控制台辉光灯不亮，开小灯一亮即灭。

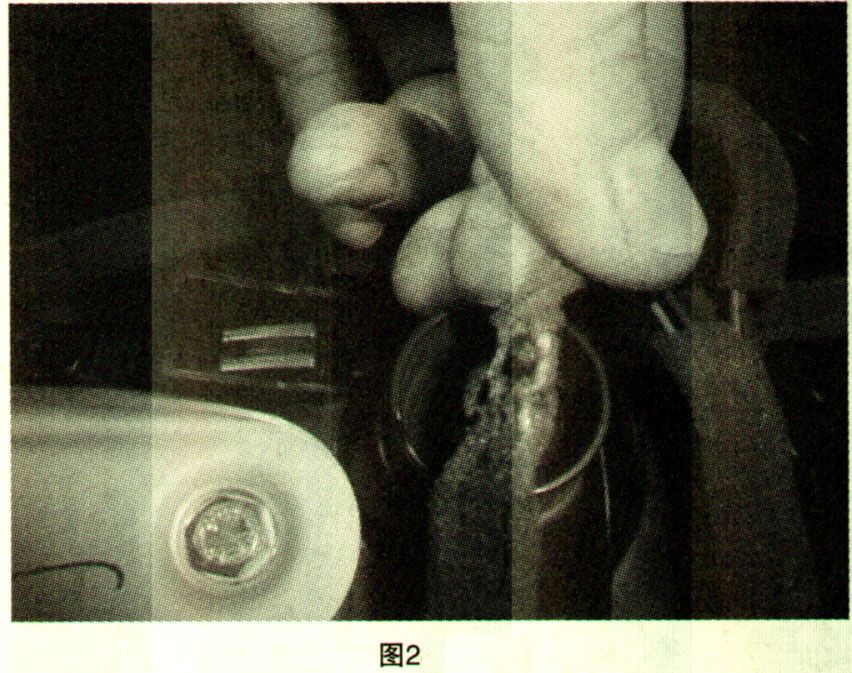

    故障诊断：开小灯时外部小灯正常亮，车内辉光只有空调面板开关及方向盘开关亮，其他开关辉光灯均是开小灯时一亮即灭。查电路图可知，空调面板及转向盘开关辉光照明各自单独控制。四门拉手灯、两前门储物袋灯、前后空调风口指轮、后空调面板、前后顶灯LED、天窗开关、灯光开关、点火开关、显示屏及其面板、换挡杆面板、全地形开关、分动箱开关及手刹开关辉光灯由CJB C0586-32共同控制，一条供电线多个接点分支到以上各个开关。由CJB内部FET控制。首先判断故障原因为线路短。用SDD读取有DTC: U2010-11 Switch illumination故障码解释为对地短路，如图1所示。前顶灯最好拆，由此处入手，测量前顶灯小灯挡LED供电线5号脚对地电阻为17Ω，对比正常车为40kΩ。连接试灯，试灯一端接蓄电池正极，一端接前顶灯5号脚，试灯亮，确定线路对地短路。接点位置无法查资料，中间插头只有四门插头和左前座椅下插头可拔，只能由好拆的入手，拔后顶灯检查能检查到的范围没见异常，故障依旧。拔驾驶座下面插头C0868以断开后空调面板，指轮，全地形及分动箱开关、波箱面板，故障依旧，开小灯一亮即灭。拔右前门插头后故障依旧，开小灯一亮即灭。拔左前门插头后开小灯车内辉光灯亮起不灭，说明左前门线束短路，拆车门皮后发现门手LED导线刚好被螺钉穿过，破皮，导致短路，如图2所示。



    故障分析：查维修记录此车曾经事故拆装过左前门皮，应该是当时没有布好线。检查线路之前曾问过前台，车主是否在外面加装拆装过某部件，却忘记查询4S店的维修记录，否则可以有针对性地先检查左前门线束。FET能检测电路短路，短路时电流大FET发热，与正常工作电流发热不同，同时也能检测断路，FET不会发热，如经常接触的揽胜的小灯泡烧断后仪表提示。
    故障排除：修复线路并布置好线束。
    故障总结：典型的人为故障，LED背光由于没有保险丝，且分枝点太多，维修诊断存在一定难度。
