一辆行驶里程约12.5万km的路虎揽胜运动版。该车辆不能启动，仪表中发动机故障灯亮、刹车灯亮、DSC灯亮。
故障诊断：
    （1）经确认故障，车辆不能启动，启动机没有动得迹象。
    （2）连接SDD读取故障码，PBM、RLM、BCM、ATCM、IPC、TCCM、TCM、ABS都报有U0100-00与发动机动力控制模块“A”通信中断，如图1和图2所示。

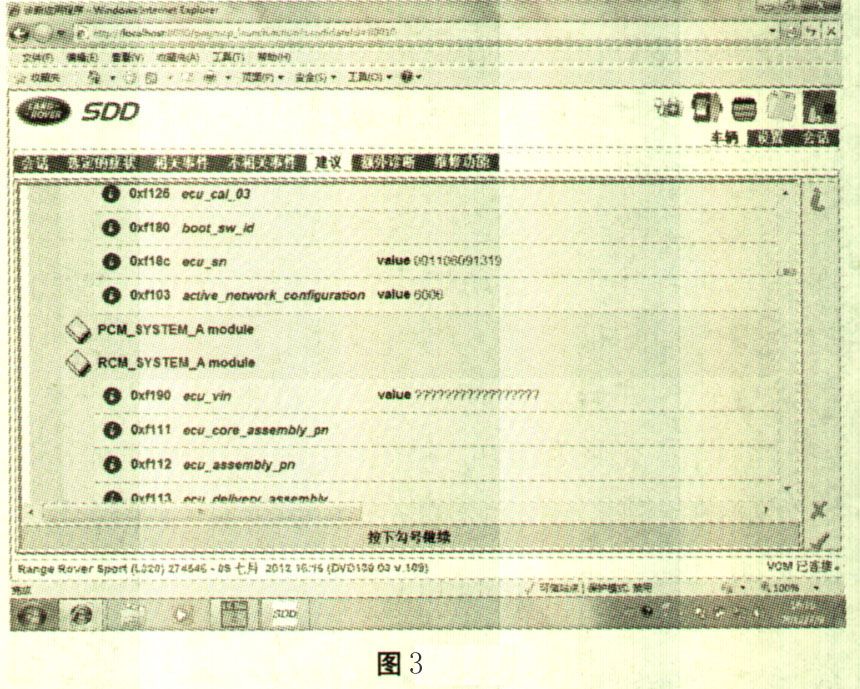

    （3）网络测试，结果显示PCM不能通信，如图3所示。分析可能原因：①PCM的供电或搭铁问题；②H-CAN线路问题；③PCM内部故障。

    （4）测量高速CAN、C0635L-45的电压为2.175V、C0635L-58的电压为2.784V，正常。测量PCM供电C0635L-5、C0635L-6的电压为13.5V，正常。PCM的搭铁C0635L-1、C0635L-2、C0635L-3对地电阻为0.02、x、，正常。测量“THROTTLEPOWER" C0635L-46的电压为0V，此线由ECM的继电器（Relay-Engine control module）控制。
    （5）在正要测量此继电器时发现，此继电器在开钥匙门时在不断的吸合和断开，用手晃动继电器会根据晃动的频率吸合和断开。

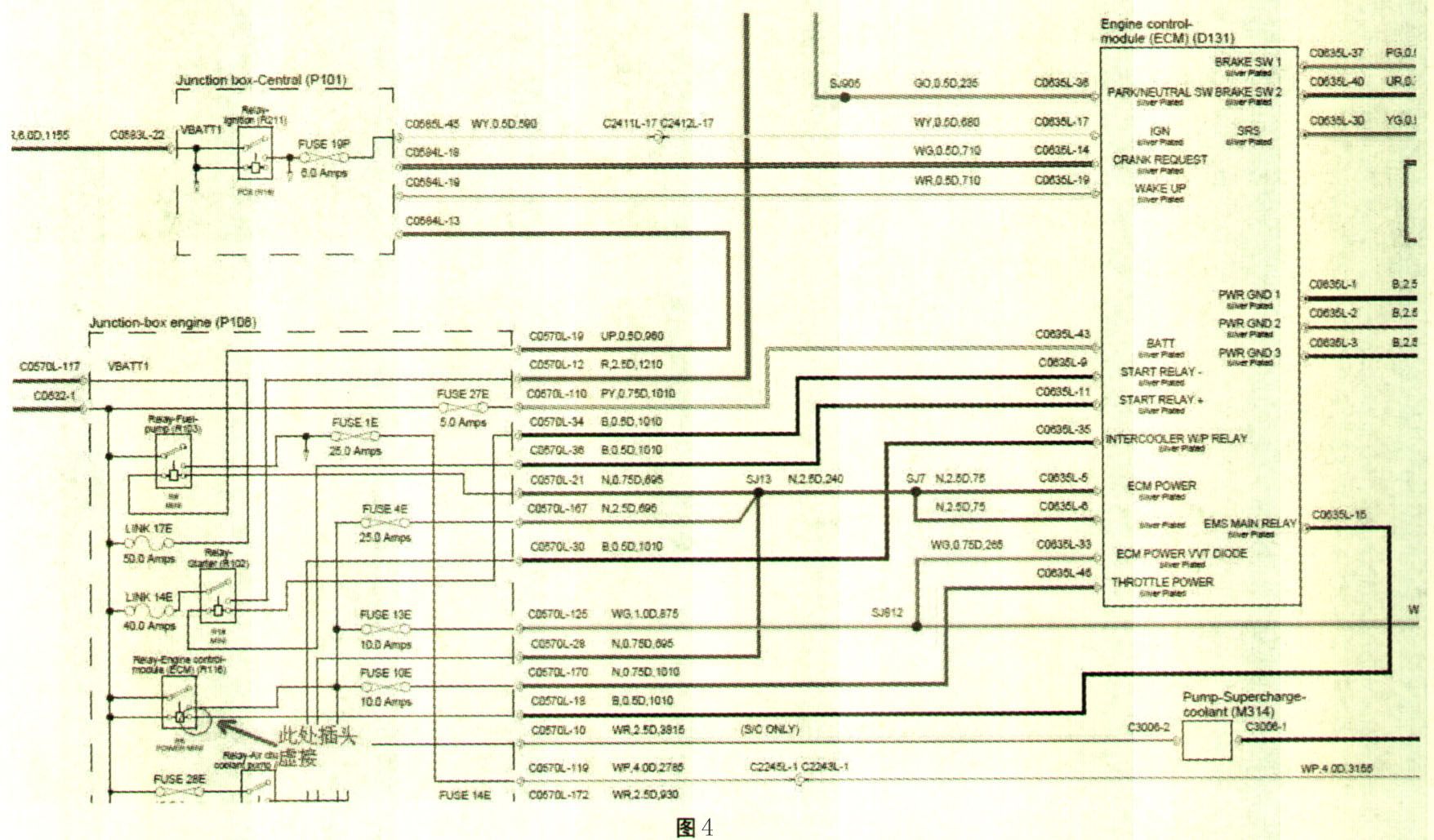

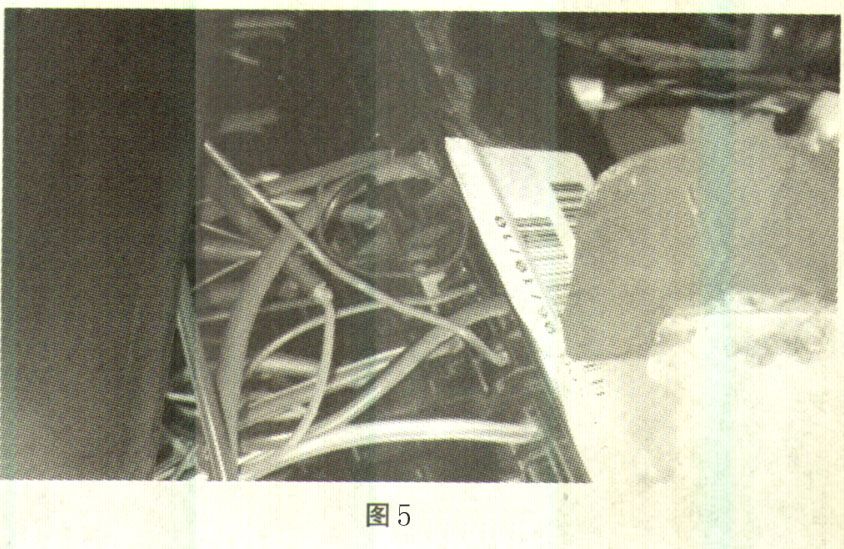

    （6） PCM模块继电器的控制线路针脚松动，如图4和图5所示。



    故障排除：处理PCM模块继电器的控制线路针脚。
