路虎极光娱乐系统黑屏故障检修
来源:本站整理  作者:佚名  2019-07-14 06:54:38

     一辆2013年路虎极光。该车娱乐系统不工作。

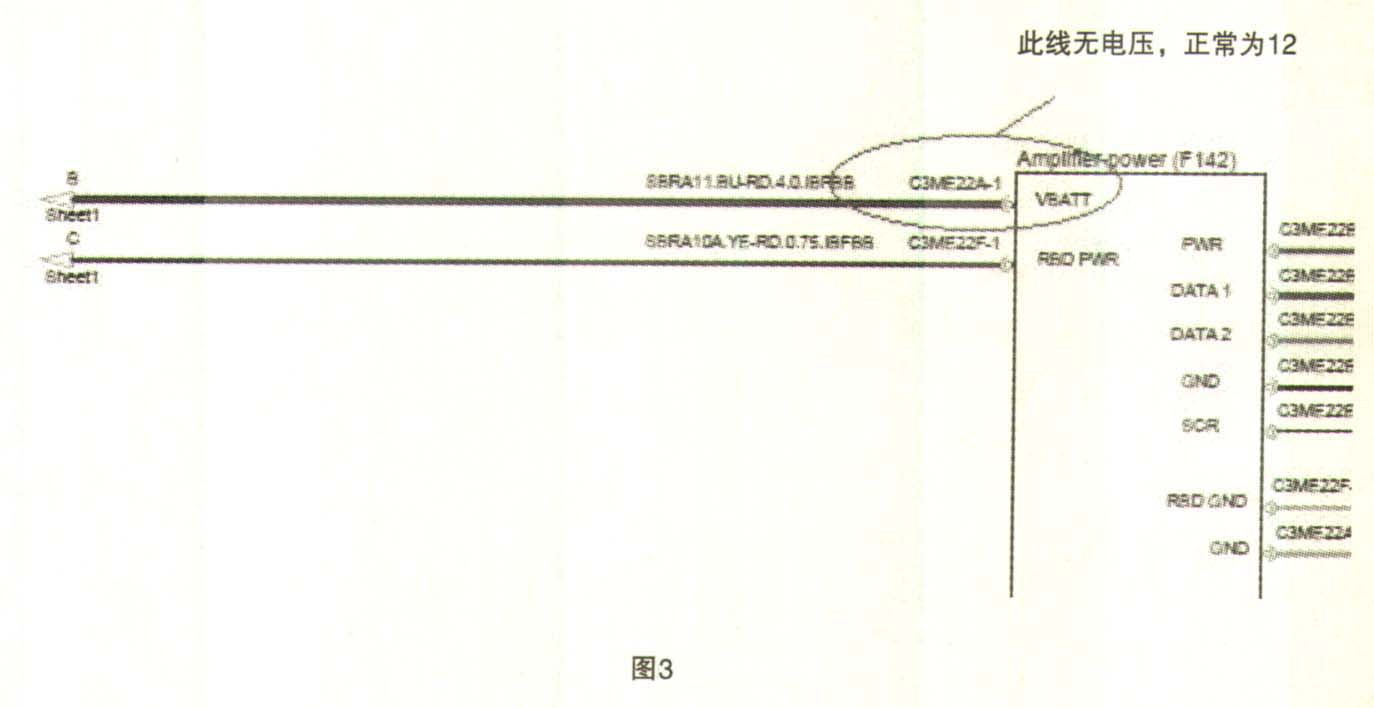

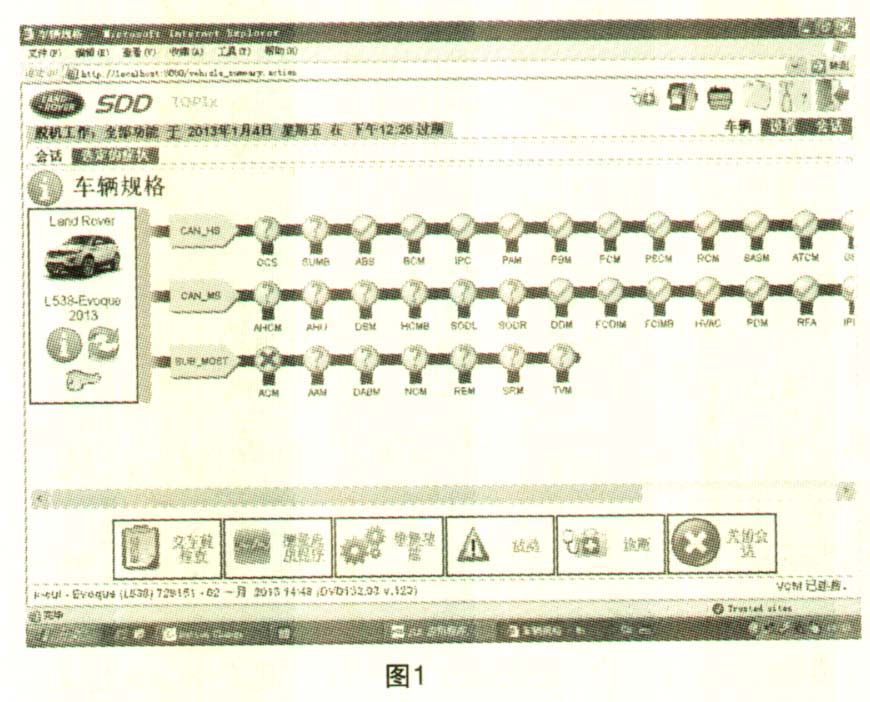

    故障诊断:确认故障现象,娱乐系统黑屏,不工作。从外观检查无人为损坏的迹象,用SDD调取车辆无相关故障码,查看MOST网络上模块都不通信(如图1所示),运行网络完整性测试结果表明MOST上的模块也无通信(如图2所示),判断该故障有可能PDI运行不完整,线路故障,装配问题,娱乐模块故障。重新运行PDI程序后故障依旧,检查MOST,接口处有红光,说明显示屏TSD没问题;拆下IAM,检查网络连接器C23T-2也有红光,说明IAM没问题;拆下座椅,音频放大器处也有红光,因MOST检测设备还没到,无法判断音频放大器的光束有无返回,调该模块到同类型的车辆,正常车辆娱乐系统不工作,判断音频放大器损坏,再将正常车辆的音频放大器装回,娱乐系统也不工作,检查音频放大器的线路C3ME22A-1与接地电压0(如图3所示),不正常,正常应为蓄电池电压,检查RJB F11保险丝熔断(如图4所示),测量C3ME22A一与接地的电阻为无穷大,说明线路不存在短路现象,插上连接器再测量为0.2Ω,说明音频放大器内部存在短路现象。更换音频放大器及保险后故障排除。



    故障分析:由于PDI检查不认真,导致客户接车后即返店检查;故障检查过程没有从基础简单的检查,先检查保险的话,此故障检查会更快些。
故障排除:更换音频放大器及40A保险。
