故障诊断：

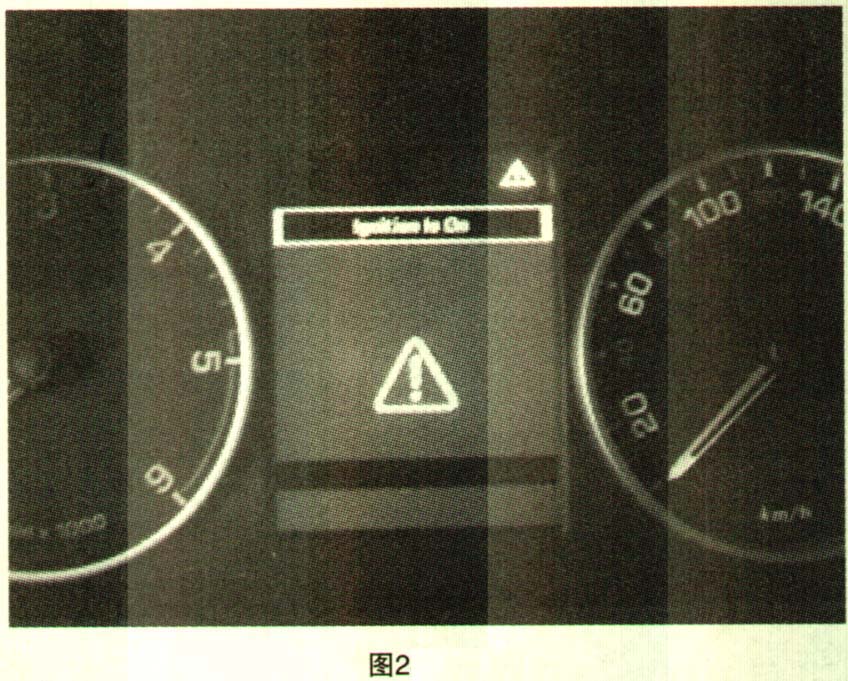

   （1）试验遥控器不起作用，启动车辆时仪表提示找不着智能钥匙。应急可以启动，但是仪表黑屏，中央显示屏黑屏。

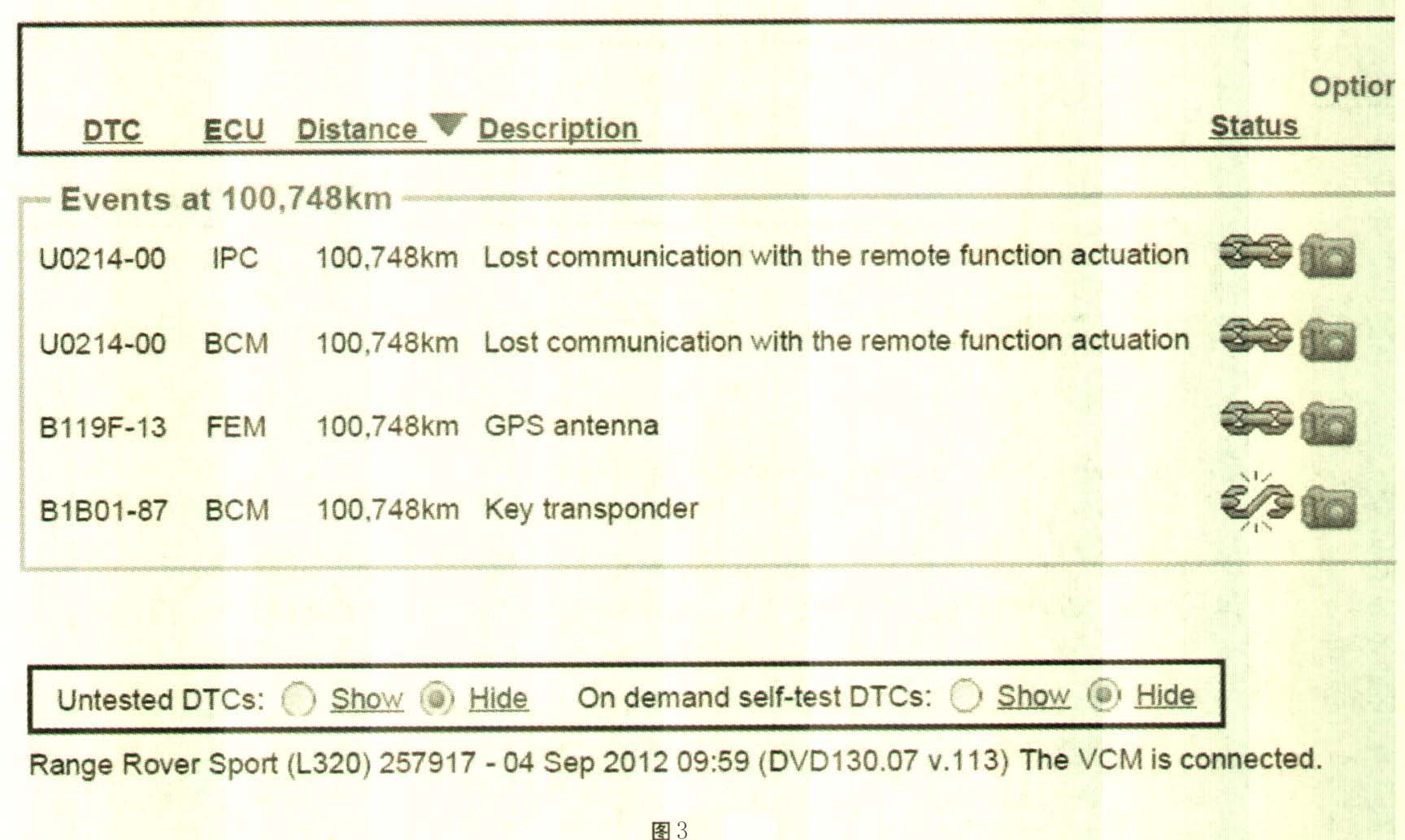

   （2）连接SDD发现无法与RFA模块通信，读取故障码如图3所示。

   （3）检查CJB中FUSE 1/FUSE 17/FUSE37均良好。

   （4）测量KVM的供电C2428T-20/C2429-12均为12.23V，搭铁C2428T-17/C2429T-1对地电阻0Ω。中速CAN C2428T-13电压2.3V、C2428T-14电压2.7V。

   （5）将KVM所有插头拔掉后，通过应急启动车辆，仪表和显示屏均显示正常了。插上插头仪表就黑屏。于是判断为KVM内部故障，订购KVM。

   （6）更换KVM并匹配，不能匹配不成功且故障现象跟旧的KVM一样。查看网络图MS-CAN有PDC及HVAC通信不上。插上旧的KVM则为全部不能通信上。说明MS-CAN还有其他问题。

   （7）测量MS-CAN线路良好，无短路，断路现象。

   （8）既然线路没问题就是模块的问题了，分别逐个断开MS-CAN上模块测试，发现只剩IPC及BCM时故障依旧。说明故障就在IPC和BCM两模块间。

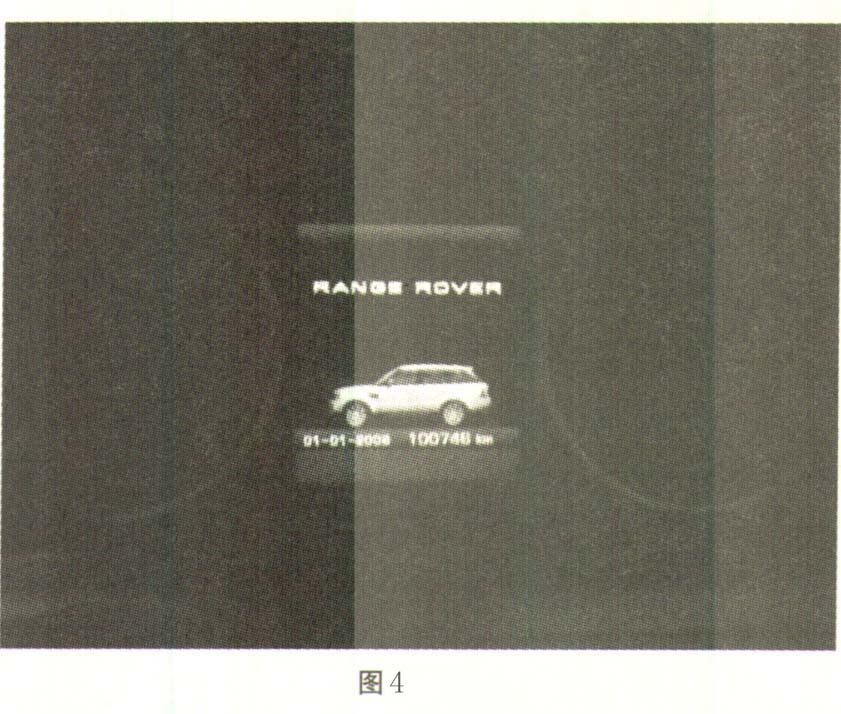

   （9）和同款正常车比较发现，此车开门时仪表信息显示区什么都不显示，而正常车在此区域会显示一个路虎车辆图案，如图4所示。考虑到此信息的显示直接受CJB控制，倒换一个CJB，只要开门仪表就会显示路虎车辆图案，由此说明CJB内部存在故障导致仪表显示不正常。

   （10）更换CJB并匹配，但是匹配不成功，多次尝试均失败，换低版SDD 129和128也无法成功（配钥匙时按开锁键喇叭不响）。KVM钥匙验证也不能通过。

   （11）测量遥控器电池电压仅为0.76V，更换一电池，分别配置KVM和BCM故障排除。

故障排除：更换KVM、CJB、遥控器电池。
