路虎揽胜运动版有时无法启动检修
来源:本站整理  作者:佚名  2019-07-26 08:21:19

     一辆2012年路虎揽胜运动版车。该车辆无法识别到钥匙。

    故障诊断:
   (1)按下点火开关仪表显示未能找到钥匙,启动无反应,用钥匙贴在方向柱下方应急开钥匙启动正常。但是启动车辆后仪表只有中间信息中心显示“点火开关打开或关闭信息”,其他故障灯均不亮起,车速表和发动机转速表也不工作,整个仪表黑屏。空调控制无法打开,左前门玻璃升降开关无法控制右边玻璃,后视镜折叠不工作。待点火开关正常打开启动后上述故障现象全部消失。
   (2)参考SSM57097内容,检查BCM供电C0583L接头16号、20号、21号和22号脚12.57V供电正常,检查BCM C0585L接头5号和25号脚搭铁正常。装回BCM模块按下点火开关,仪表还是显示未能找到钥匙,故障依旧。点火开关正常开启时使用SDD进行网络完整性测试也未见异常。虽然一开始故障现象与SSM57097相似,但考虑到车辆启动后有多个故障现象,车辆可能是其他故障。
   (3)使用SDD读取故障码,DTC未存储与此类现象较有针对性故障码,读取不相关故障码,显示未确定故障码多个,U0164-00 BCM与暖风空调模块通信丢失,U0199-00 BCM与车门模块通信中断等。
     (4)根据故障码信息指引,检查模块供电CAN网络是否正常。查找电路图检,查空调模块、左前门模块、KVM模块,测量供电和负极搭铁都正常。根据电路图分析只有中速CAN网络与出现故障的几个模块相连,可能是中速CAN线有接触不良,造成间歇性故障。打开点火开关从诊断接口测量中速CAN线电压正常分别为2.79V和2.2V,断开电瓶测量中速CAN线电阻为60 fl,正常。

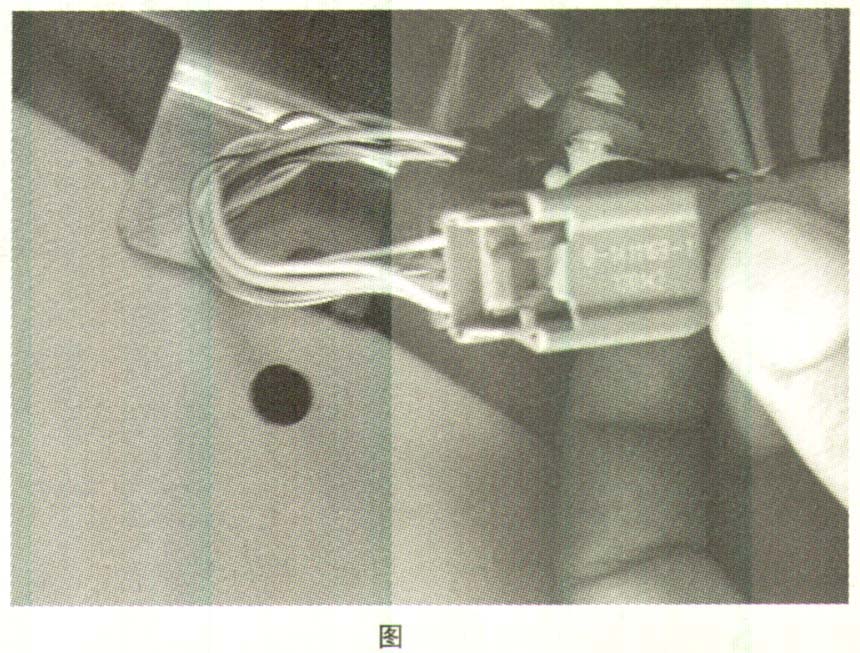

   (5)待车辆无法着车时断开蓄电池,再次测量中速CAN电阻为120Ω,这证明中速CAN网络有间歇性断路导致上述故障的出现,因中速CAN线有两个电阻,一个在仪表,另一个在BCM。如果整个中速CAN线通信完好的话电阻应为60Ω才是正常。根据电路对中速CAN分段测量,最后发现C0868T-2连接插头未插牢固(如图所示),造成中速网络数据传输间歇性中断,导致上述一系列故障的出现。
故障排除:插回连接器,故障排除。
