故障诊断：

  （1）检查发现触摸屏功能正常，但是一切换导航界面就黑屏，就类似无导航功能一样。

    （2）由于发现4的导航均不是

原装都是由奥特视加装，所以首先检查导航模块有无安装，检查发现左前座椅无导航模块，后来询问才知道，此车的导航线束是原装的，模块是奥特视安装时发现不会切换后拆除的。

  （3）根据以上所述知道不是模块问题，可能是其他部件故障，使用SDD读码无相关故障记录。

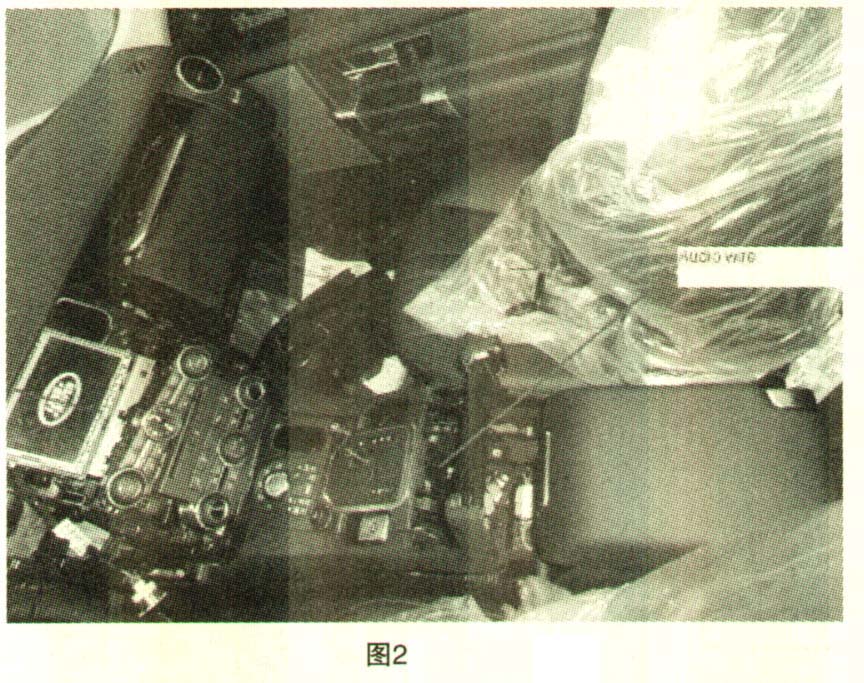

  （4）查询电路图发现导航到触摸屏有一条LVDS视频线，此线只在2012款才出现且整合在一起如图1所示（C3442L及C3442R），之前的触摸屏无此线，拆捡中控台马鞍发现在换挡杆边上的LVDS线被换挡杆固定架压住（如图2和图3所示）导致LVDS线束无视频转换传输。





    故障排除：更换LVDS线束。
