路虎发现四油表指示不准故障检修
来源:本站整理  作者:佚名  2019-07-26 09:08:39

 一辆2012年路虎发现四。该车油箱中有油,但油表显示油位灯亮,剩余里程0km。加油30L出去试车5krn后,仍然油位灯亮。

故障诊断:
(1)SDD读取,无故障码
(2) LTB00304v3,拆下油箱检查。线路正常。主副油浮电阻50~990Ω正常。
(3)检查油浮到CJB线路,无断短现象,正常。

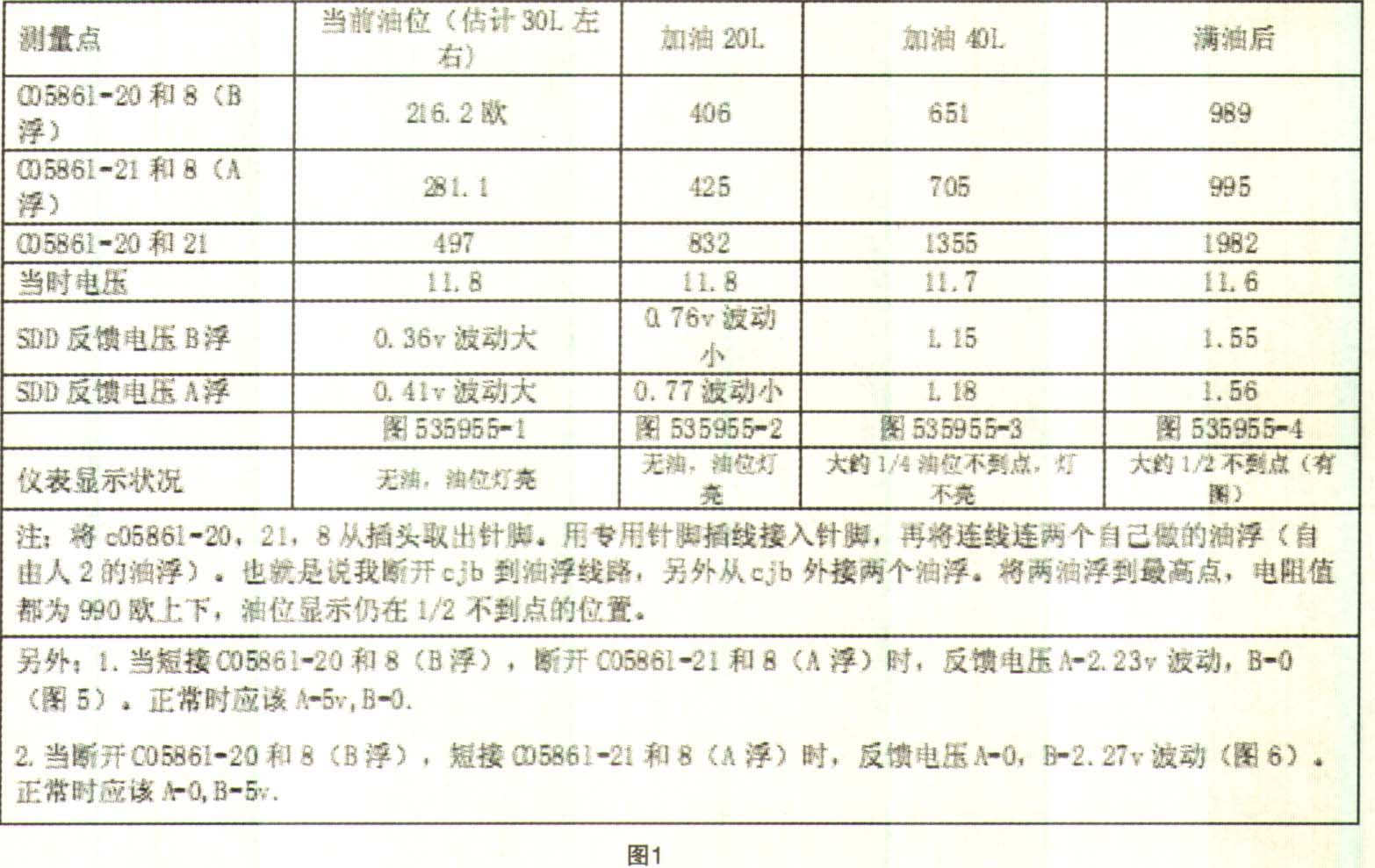

(4)添加汽油,SDO数据反馈,如图所示。
  (5) Topix上燃油液位信号发送器信号通过仪表板转换成CAN消息,作为对油箱含量(以升为单位)的直接解释。
  (6)当短接C05861-20和8(B浮),断开C05861-21和8(A浮)时,反馈电压A为2.23V波动,B为0V、正常时应该A为5V、B为0V。当断开C05861-20和8(B浮),短接C05861-21和8(A浮)时,反馈电压A为0V、B为2.27V波动,正常时应该A为0V、B为5V,判断CJB内参考电压偏低故障。
    故障分析:CJB内部参考电压偏低,导致计算不准确,显示不正确。
    故障排除:更换及重新匹配CJB。
    故障总结:从电路图可以看出,该信号直接提供给CJB;对传感器而言,检测分为两点:电源供电地线是否正常,传感器信号是否准确传到相应模块,该问题属于第一点;检测传感器参考电压,可直接断开传感器(油泵插头),测量相应针脚电压是否正常。
