路虎发现四驻车制动器无法释放并伴有噪声
来源:汽车维修技师  作者:佚名  2019-08-01 07:13:34

     一辆行驶里程约9.3万km、配置3.0L发动机的2016年路虎发现四。客户反映:该车启动时车辆仪表驻车制动指示灯闪烁,踩下制动踏板按压释放驻车制动开关,车辆后部发出尖啸声,同时仪表制动故障灯点亮(如图1所示),确认故障存在。

    故障诊断:连接诊断仪SDD及稳压器读取相关故障码为“C1A46-64电机驱动电流和合力之间不匹配一信号真实性故障”和“U3000-4B控制模块一温度过高”,如图2所示。

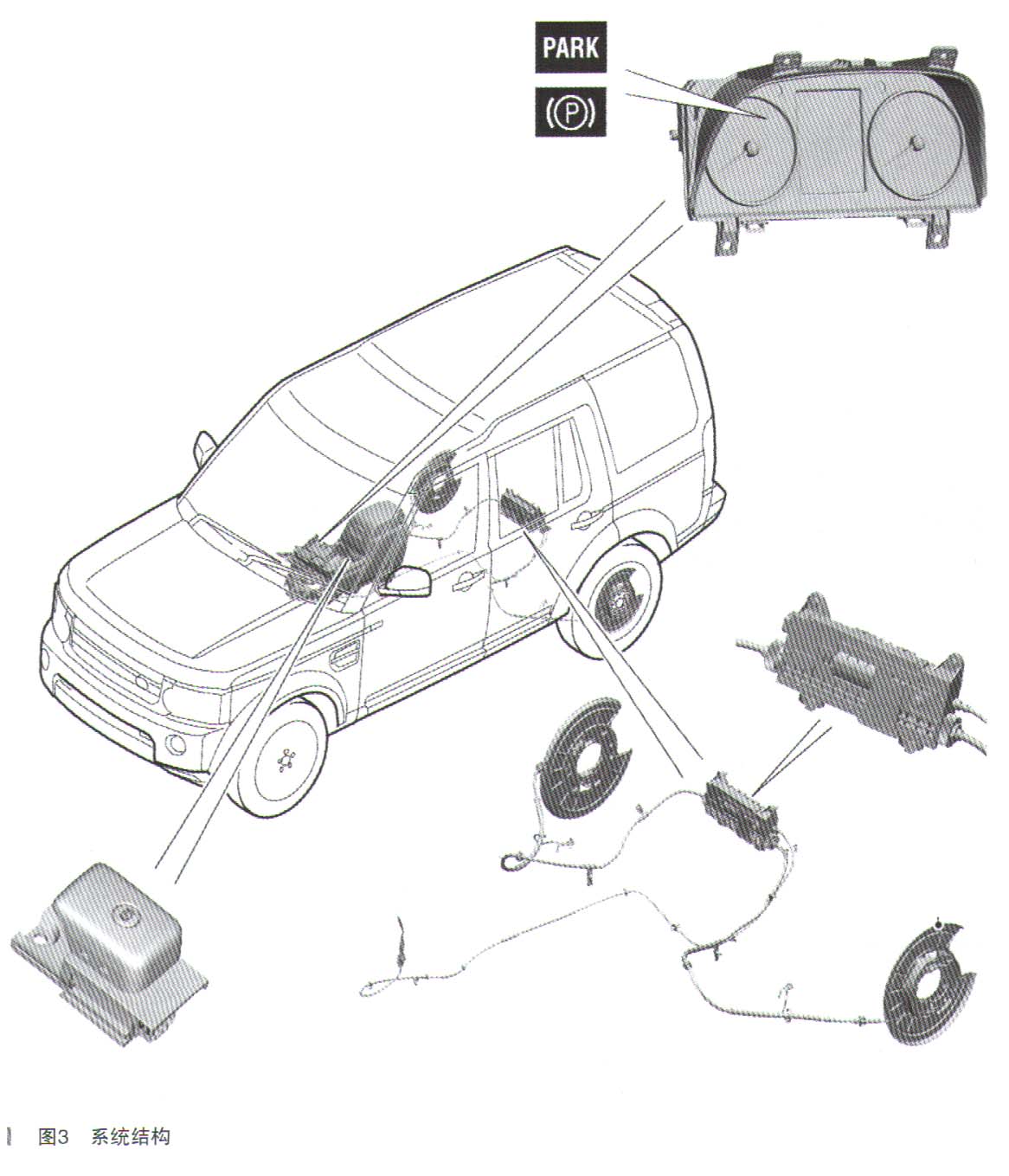

      系统结构图如图3所示。
    根据故障码C1A46-64分析:驻车制动片卡滞,制动片磨损过薄,驻车制动控制拉线机构存在卡滞损坏现象。
    根据故障码C1A46-64指引连接SDD及稳压器运行:将驻车制动器驱动至“安装”位置运行成功,如图4所示。
    打开点火开关测试车辆,检查故障依旧存在无法释放驻车制动,并伴有尖啸声。
    紧急释放驻车制动,参考Topix第206-04节拆下后轮左右制动盘检查驻车制动片安装良好(如图5所示),无卡滞现象,无松动损坏现象。检查制动片没有偏磨和异常磨损现象,检查后部左右制动片厚度约6-7mm,正常。

[1] [2]  下一页
