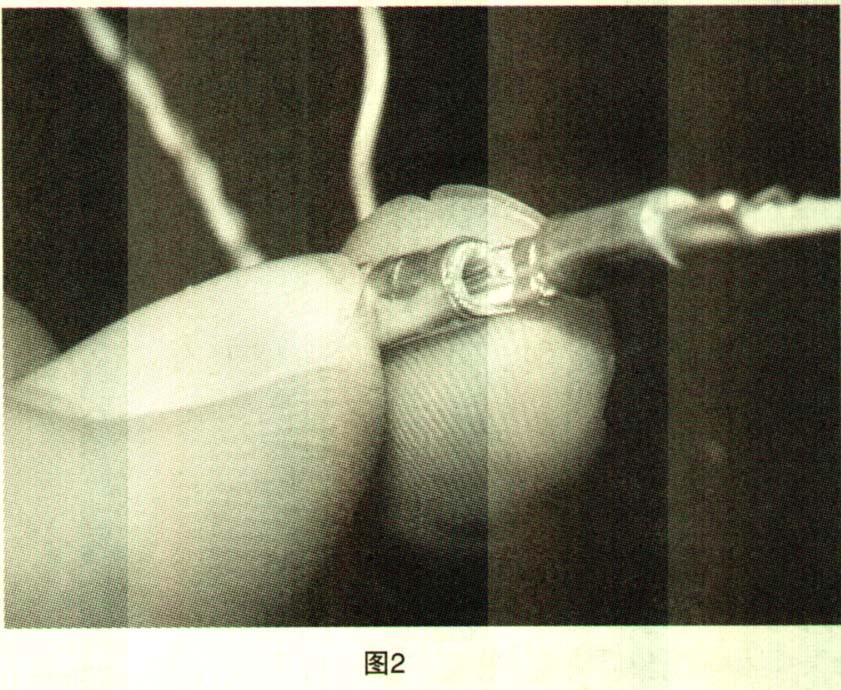

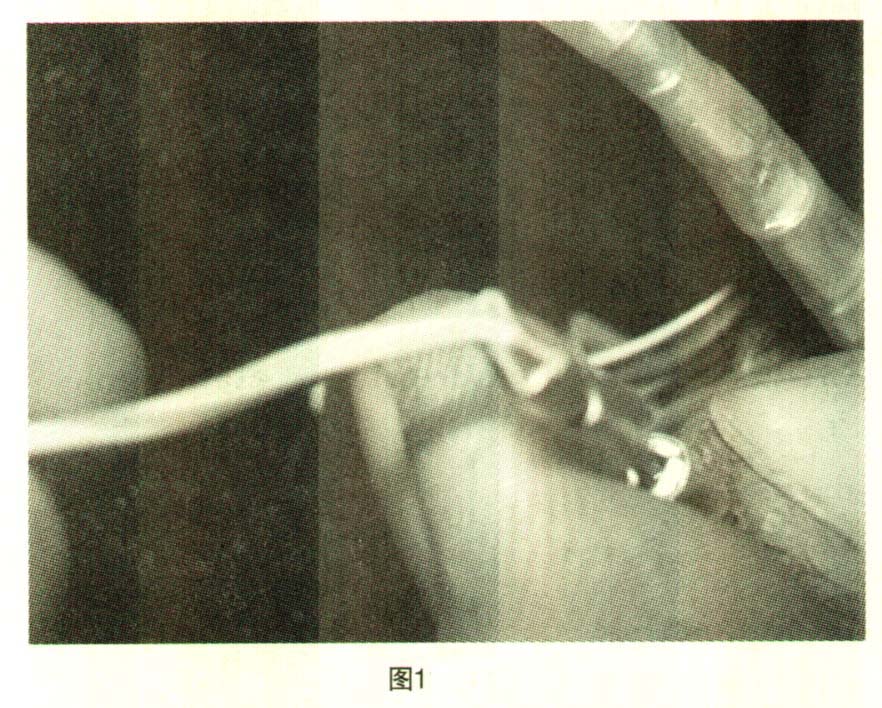

故障诊断：根据故障现象，检查钥匙电池电压良好，连接SDD读取故障，发现不能与KVM通信，检查KVM模块供电搭铁均正常，测量模块端MOAN电阻为61Ω。装复后测试能够着车，读取故障码KVM显示模块软件不兼容，或接收器天线故障。拆卸C2160S检查KVM模块接收天线线路未见异常，装复后对KVM模块进行升级时发现又不能发现钥匙，通讯失败。再次检查MCAN线路C2428S-14与C2428S-13之间电阻发现电阻无穷大，但测量电压分别为：2.4V和2.7V，正常。断开中速网络中间的诊断插头C1000测量C2428S-14与C1000-2之间电阻为0.1Ω（此处实际与电路图不符，但结构是一样），测量C1000-4与C2428S-13之间电阻无穷大，确认为中速CAN网络故障。检查发现加装导航在取中速网络信号时，线路切断修复存在缺陷（如图1和图2所示）导致线路不通，重新修复，经测试故障排除。



    故障排除：中速网络线束断开，重新修复后，故障排除。
