一辆行驶里程超24.6万km的路虎发现四。该车仪表故障灯亮无法启动。
故障诊断：
（1）连接SDD读取相关DTC为U102-00 PCM与分动箱控制模块的通信丢失。U101-00等，如图1所示。
（2）网络测试与分动箱模块不能通信。
（3）断开
蓄电池负极，测量诊断插头6号和14号针脚高速网络线电阻为61.2Ω属正常。
（4）连接
蓄电池负极，测量CJB F22号保险丝点火开关在开的时候为12.04V。测量分动箱模块C3029L-11号针脚供电电压为0V。故判定问题出在分动箱控制模块供电上。
（5）检查C0469L-1号电压为12.03V，检查C2242L-11针脚电压为0。说明C0469L-1与C2242-11之间的连接线存在断路。

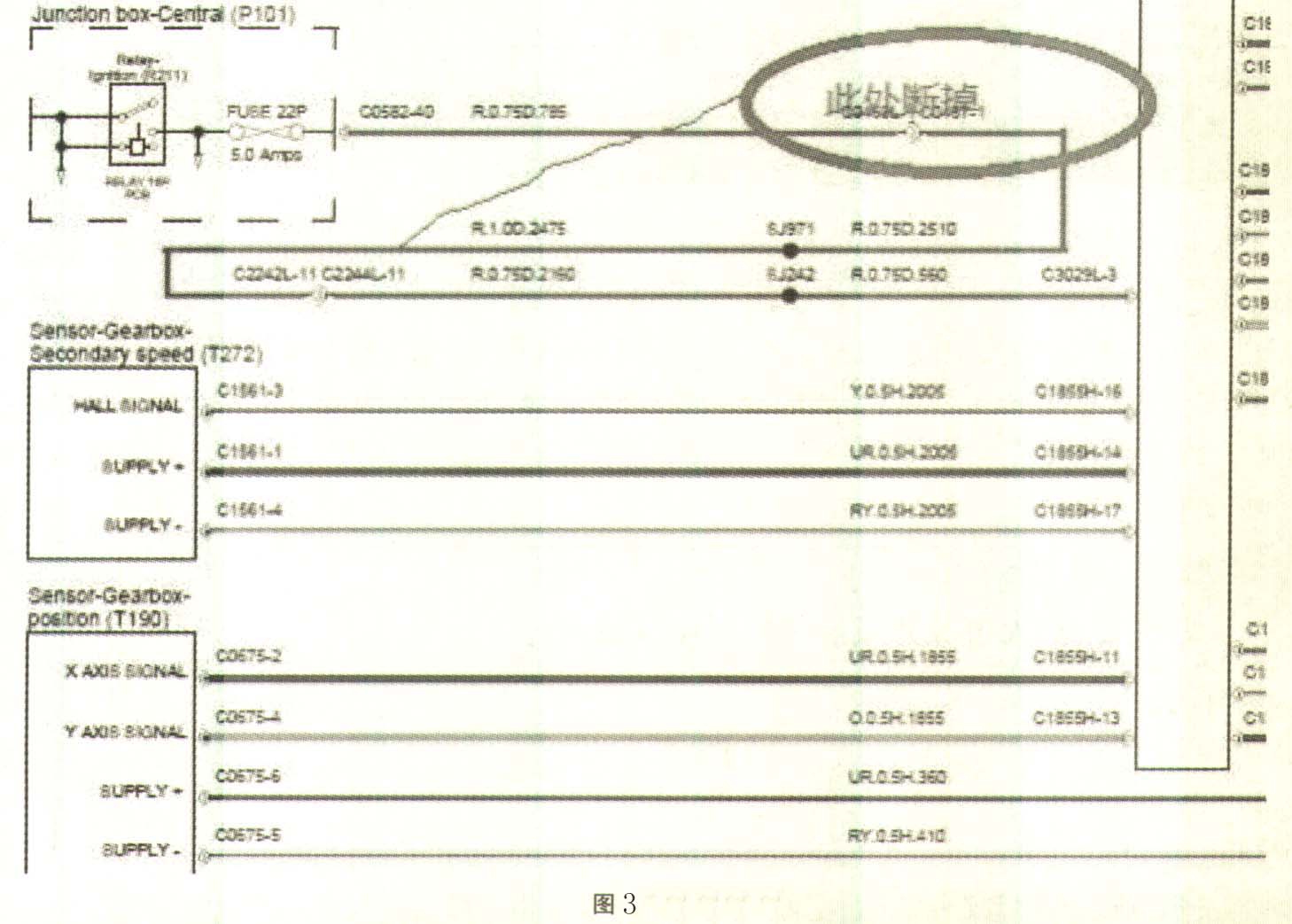

（6）拆右侧脚坑饰板和右侧门槛地板发现在地板上糜烂断掉的线束，如图2和图3所示。
（7）断点处理后故障排除。
故障排除：用锡焊焊好断线包好绝缘胶带，套上热塑管。
