一辆2012年路虎发现四。该车为客户刚买新车,在早上发动时发现车辆无法启动,到店后可以通过应急启动,但是仪表有部分功能无法使用。
故障诊断:该车到店后可应急启动,且仪表亮起,但有部分功能缺失。用SDD诊断后,发现有众多

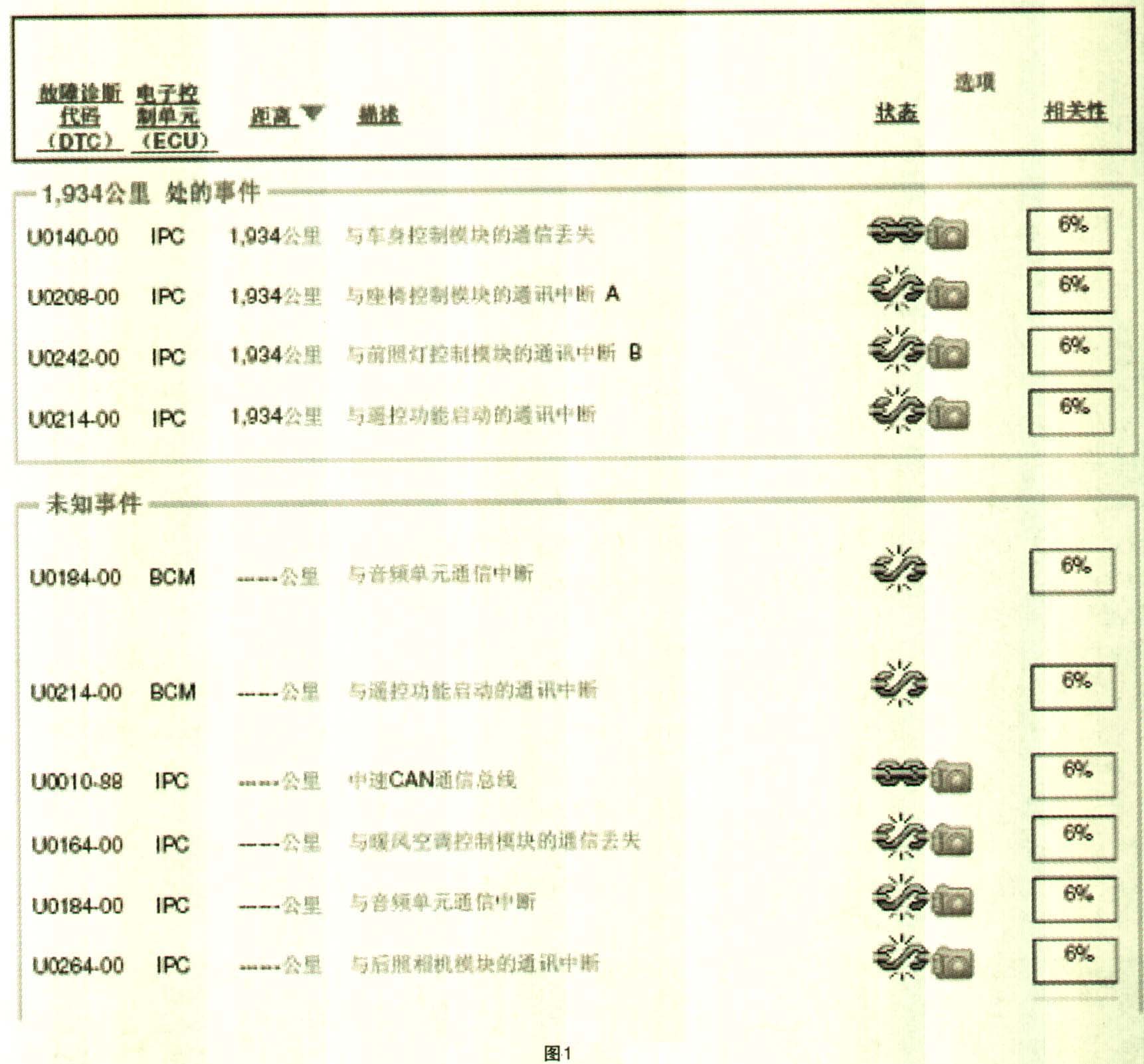

BCM和IPC的通信故障(如图1所示),故初步判断故障为中速CAN的故障,故测量诊断口MSCAN电压及电阻,测的MSCAN-L电压为2.2V、 MSCAN-H电压为2.7V,显示为正常的电压,且终端电阻也为59.8Ω,正常。用SDD删除故障后做ASBUILT,车辆仍然
无法启动,读取故障依然是众多通信故障。再次测量MSCAN电压,发现MSCAN-H电压为0V,测量该线对地,发现有短路现象。故拔去C1166L-19,测量,电压依旧,排除仪表及诊断口线束问题。拔去C0868S-2、测量,发现C0868S-2这头依旧短路,故排除KVM、摄像头模块、PDC等右侧模块线路问题。再次按照拆装方便的原则检查模块,当检查至导航模块时,发现有一段线被座椅导轨夹住且有破裂现象(如图2所示),包好该线后,故障消除。
故障分析:该故障初次测量时未发现短路,可能是由于技师上车调整了座椅,导致短路处间歇性发生,该故障可能是导航公司在装导航模块时未将线布置到适合位置造成的。
故障排除:修理线束。
故障总结:导航引起的故障需要大家在PDI时仔细检查确认,一定要执行路试步骤以避免隐性故障在新车交付后才发现。
