2012~2015年保时捷911 3. 4L NU104发动机正时校对方法
来源:本站整理  作者:佚名  2019-08-13 09:54:47

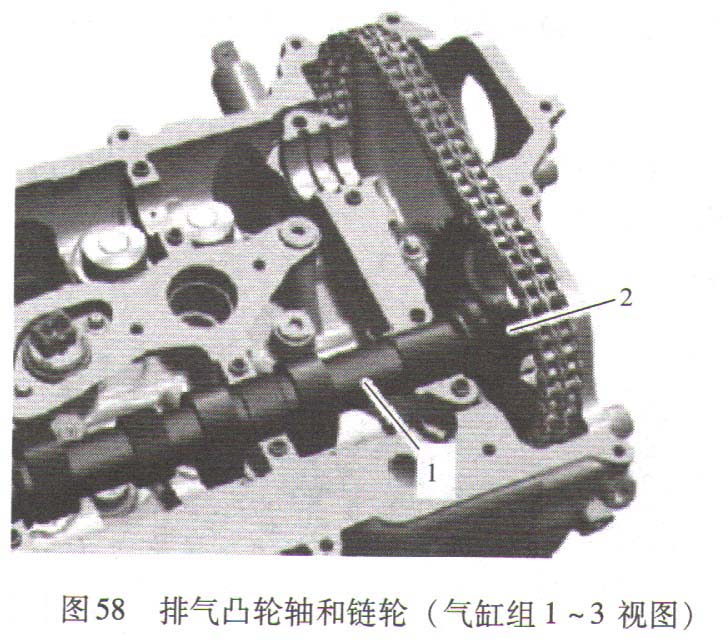

    6)安装排气凸轮轴1和链轮2,见图58。
    ①仅稍稍拧紧中央螺钉,使链轮仍能转动。
    ②提起正时链条并将凸轮轴和链轮安放在气缸4的重叠位置。凸轮必须朝下,与火花塞凹槽成一定角度,且凸轮轴必须位于轴承位置,不用拧紧。

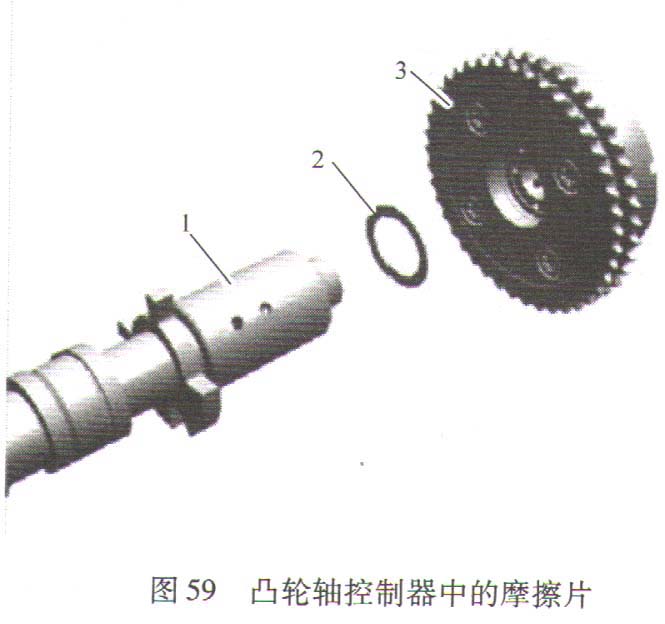

    7)检查是否有新摩擦片2安装在凸轮轴控制器3中,见图59。
    8)插入进气凸轮轴2。

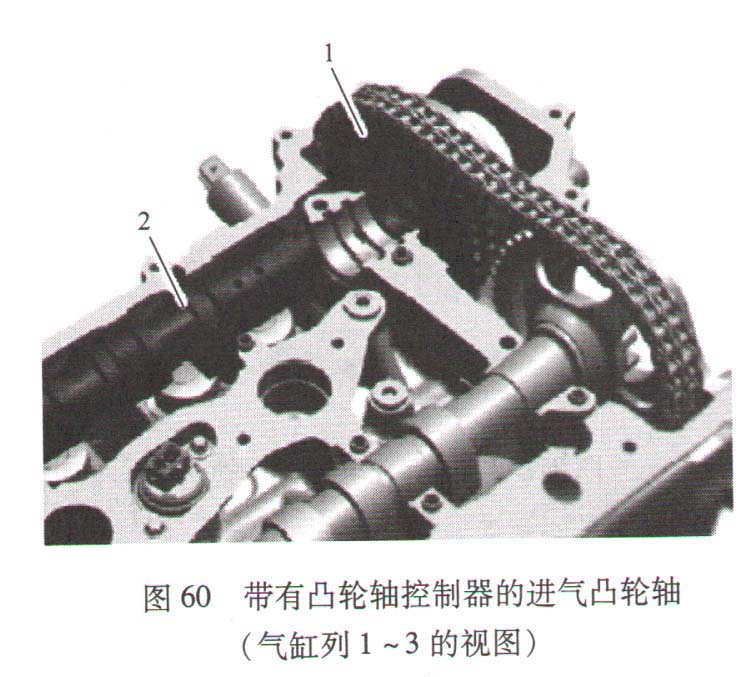

    ①提起正时链条并将其接合,然后固定凸轮轴控制器1,见图60。将进气凸轮轴导入控制器中,并将其设置到气缸4的重叠位置。凸轮必须朝下,与火花塞凹槽成一定角度,且凸轮轴必须位于轴承位置,不用拧紧。
    ②用手将中央螺钉松松地拧入,使控制器仍能转动。

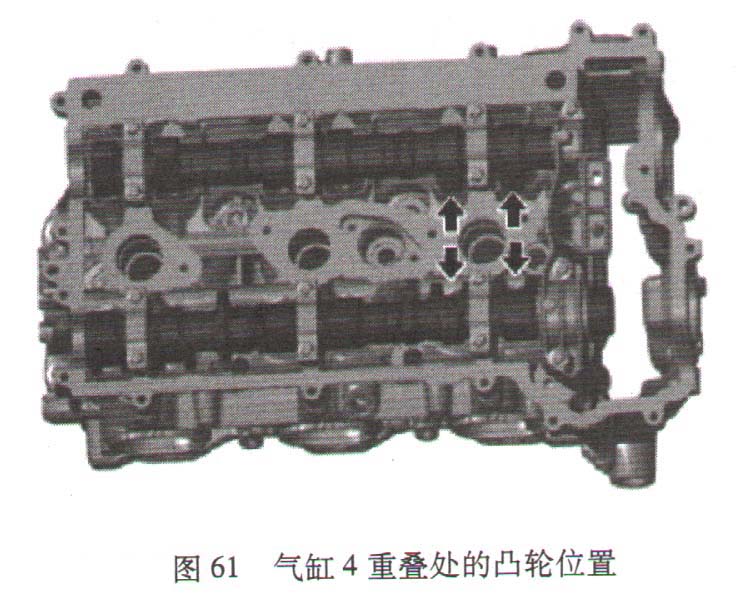

    9)再次检查气缸4的凸轮位置。凸轮必须朝下,与火花塞凹槽成一定角度(箭头),见图61。

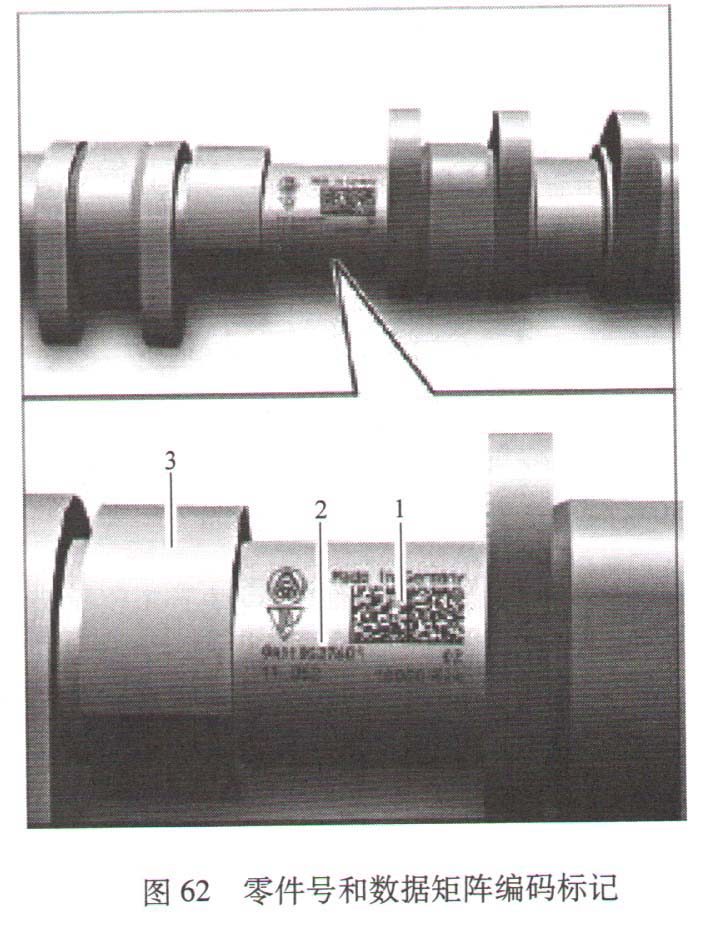

    另一项特征是数据矩阵编码标记1(在二面体旁重新修复的表面3上),见图62。这些标记必须在重叠位置处正对操作人员。
    10)使用手电筒检查正时链条1是否位于张紧轨和导轨上的导向销之间(箭头),见图63。
    11)用新机油涂抹凸轮轴的轴承表面。修配发动机时,在轴承上涂一层薄薄的Optimol Optipit润滑脂(零件号000. 043. 204.17 )。
    12)安装轴承鞍座和轴承盖。
    ①安装轴承鞍座和轴承盖,安装时请遵循标记。
    ②将四个外Torx螺钉(M6×55)安装在轴承鞍座上。
    ③在每个轴承盖上安装两个外Torx螺钉(M6×37)。

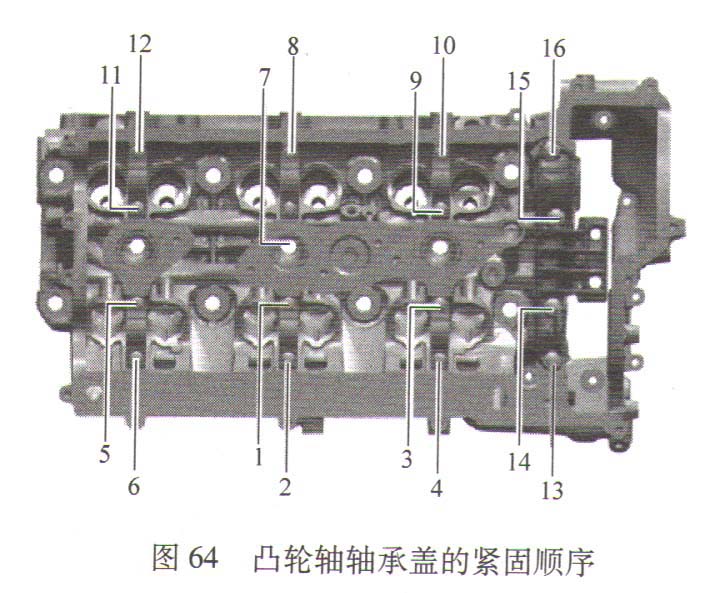

    ④安装螺钉并按照紧固顺序将其拧紧,见图64。
    初拧:5N·m;后续拧紧:最终再拧50°。

    以下步骤设置气缸列4~6正时:
    13)通过拉动和按压凸轮轴控制器和链轮检查轴向轴承间隙。
    必须存在可明显感觉到的间隙,否则必须再次重新安装轴。
    14)拧入带有新密封件的链条张紧器并将其拧紧。紧固力矩:80N·m。

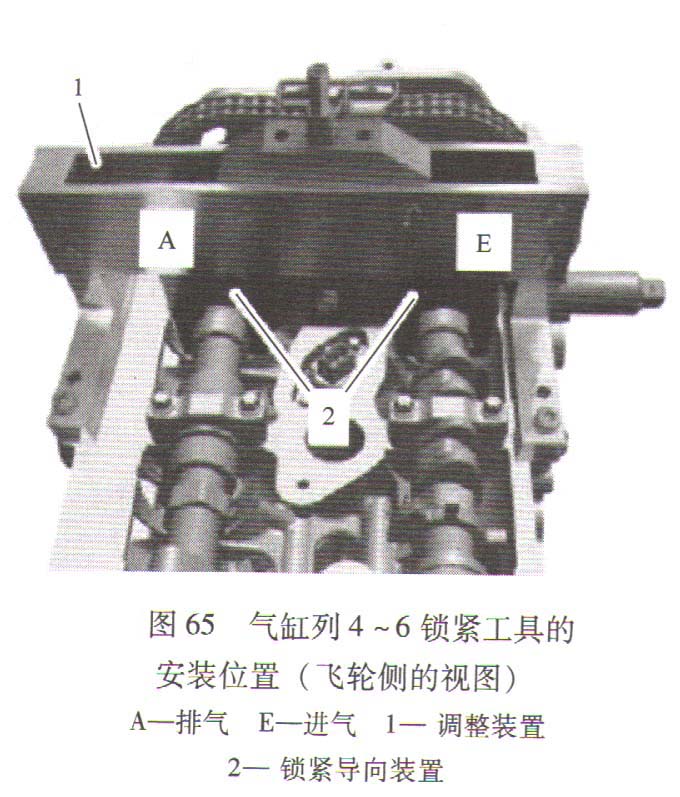

    15)将锁紧工具9772放置在凸轮轴重新修复的二面体上,见图65。
    检查进气侧和排气侧的位置。
