2012~2015年保时捷911 3. 4L NU104发动机正时校对方法
来源:本站整理 作者:佚名 2019-08-13 09:54:47
16)将锁紧工具1安装在
气缸盖和凸轮轴上,见图66。
用4个螺钉2固定到
气缸盖上(使用
气缸盖罩的M6 x25螺钉)。仅稍稍拧紧螺钉。
17)拧紧调节螺钉(箭头)(位于锁紧工具1上),方法是使用扭力扳手2,见图67。紧固力矩:10N·m。
18)将曲轴顺时针(发动机的旋转方向)转至减振器处的TDC标记位置。

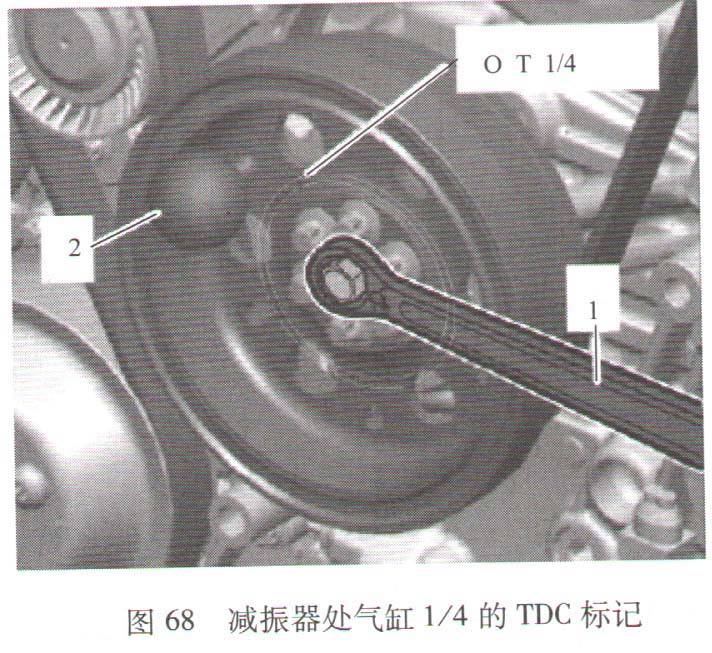

① 位置在表面上标记为TCD 1/4,见图68。
②用一根长定位销9595/1 2加以固定。
19)预拧紧链轮和凸轮轴控制器的中央螺钉。
①对链轮上的中央螺钉进行初拧,执行此操作时,用固定扳手9775顶住。紧固力矩:5N·m。
②对凸轮轴控制器上的中央螺钉进行初拧,执行此操作时,用一个长呆扳手(a/f 32 )顶住驱动器。初拧5N·m。在对中央螺钉执行最终拧紧之前,必须拆下专用工具锁紧工具9772。
20)锁紧工具9772现在必须拆下。
①松开调节螺钉。由于工具中存在张力,出现噪声完全正常。
21)用扭力扳手2将链轮和凸轮轴控制器上的中央螺钉拧紧至规定的最终紧固力矩。

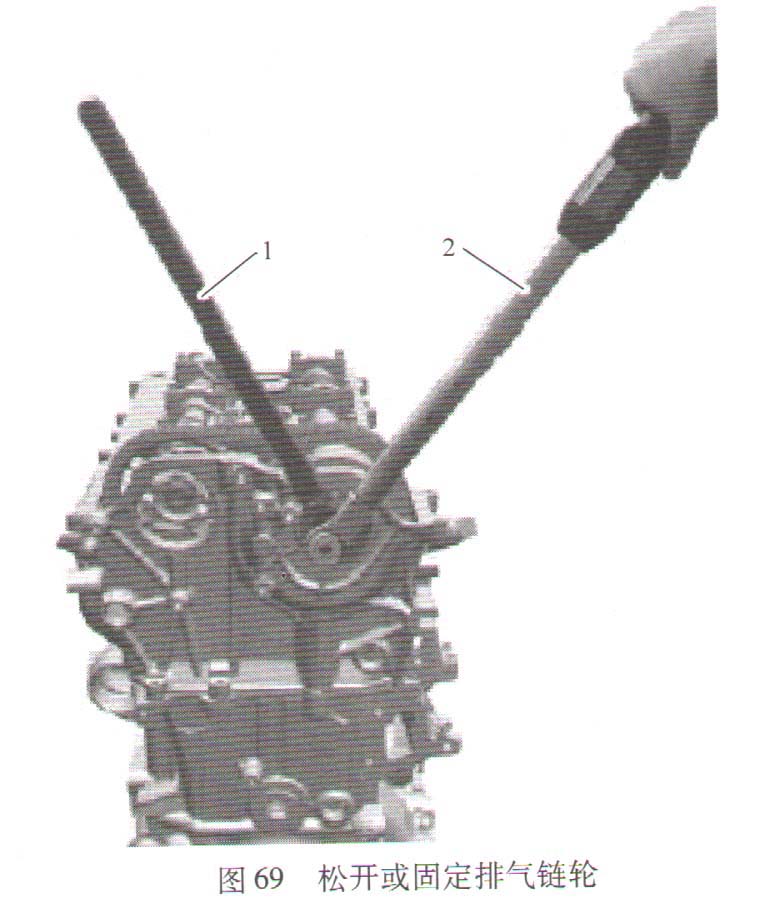

①拧紧链轮上的中央螺钉,执行此操作时,用固定扳手9775 1顶住,见图69。拧紧角度65°。

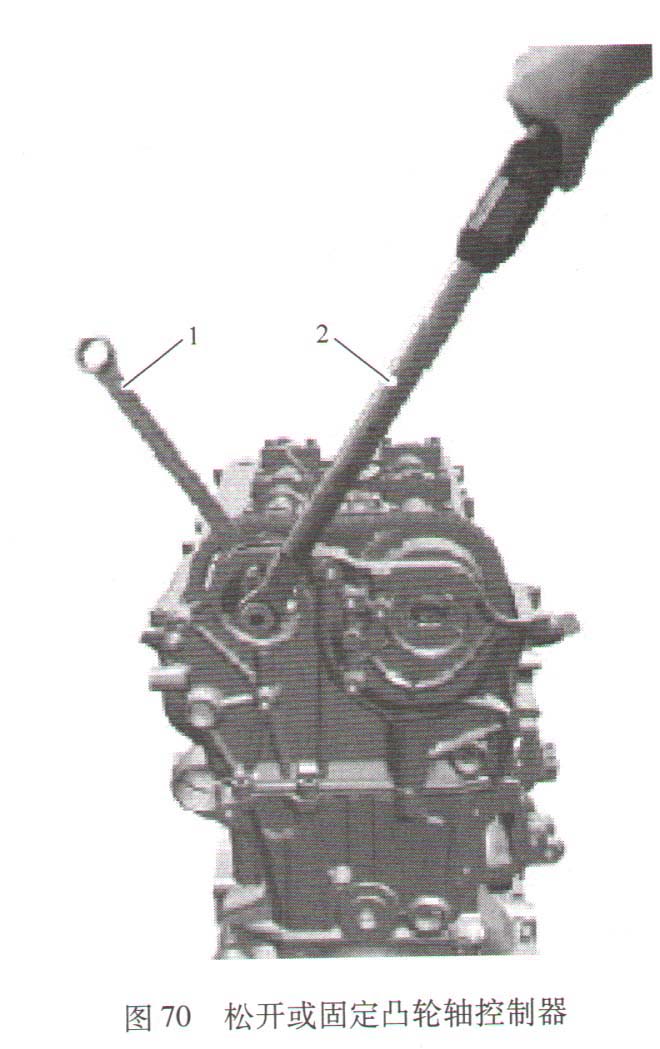

②拧紧凸轮轴控制器上的中央螺钉,执行此操作时,用长呆扳手(a/f 32 ) 1顶住,见图70。拧紧角度90°。
