路虎发现四油表不准故障检修
来源:本站整理  作者:佚名  2019-08-13 10:06:29

     一辆2012年路虎发现四。用户反映:该车油表不准。

    故障诊断:
(1)查询无相关通告。
(2)使用SDD读取故障码,无相关故障记忆。
  (3)使用SDD读取燃油液位传器电压:燃油液位传器A 3.7V,燃油液位传器B 3.53V,而且两个数据并不稳定,时有跳动,如图1所示。电压不正常,传感器或电路存在故障。
  (4)参考燃油液位传感器电路,使用万用表测量燃油液位传器A电阻C0390-2和C0390-18为0.912Ω,燃油液位传器B电阻C0390-3和C0390-18为0.865Ω,正常。C0114S-6和C0390-2之间电阻为1.0Ω,C0114S-1和C0390-18之间电阻为1.0Ω,C0114S-2和C0390-3之间阻为0.9Ω,不存在高电阻。

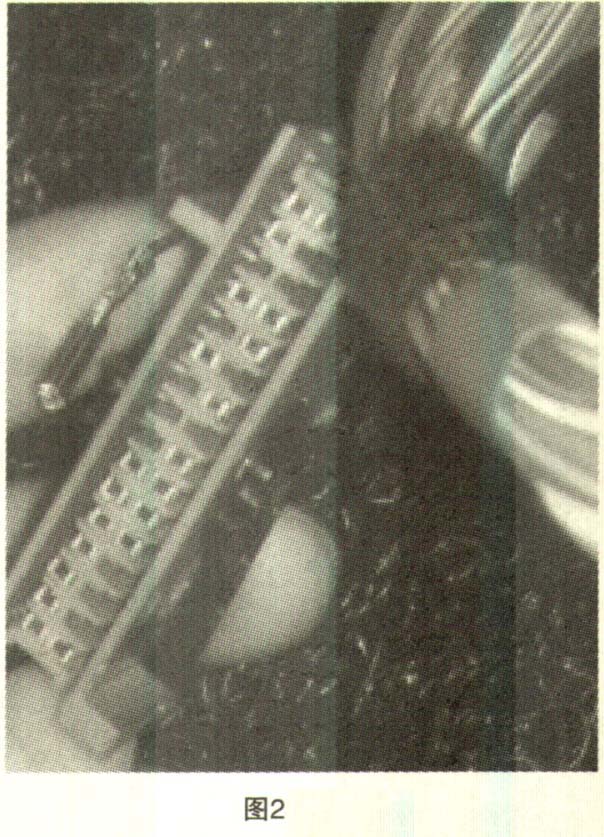

  (5)拆乘客座前面的下饰板进一步测量。当用大头针插入插头C058L的针脚8时,针脚随之往插入方向凹陷。至此可推断,针脚8的松动致使插头C058L接触不良(如图2所示),从而导致油表指针的反复偏移。
  (6)重新固定针脚8,使用SDD读取燃油液位传感器电压,如图3所示。多次试车,油表均稳定在正确位置。故障排除。
故障排除:固定针脚。
