路虎神行者二仪表信息显示中心区域呈空白显示
来源:本站整理  作者:佚名  2019-08-13 10:08:53

     一辆行驶里程超26.9万km的路虎神行者二。该车

自上次保养出厂后,仪表信息显示中心区域呈空白显示,按变光开关总成上里程显示控制键,仪表信息无法显示正常的里程、油耗等显示。
故障诊断:当车门打开后,仪表能显示车辆车门的开关状态。时间能显示,在车辆行驶时无法提供车辆的燃油剩余量和行驶公里数。
    该车进行9000km的油水更换,并且更换空调压缩机的皮带及张紧轮。技师按照正常的操作程序给车辆断开蓄电池进行维修作业。完毕后重新将蓄电池连接,车辆无法启动。SDD读取DTC为B 10A2-00等相关故障码在BCM中存储。参考LTB对车辆的BCM进行软件的更新。更新完毕后,车辆能正常的启动。在车辆进行质检过程中,发现仪表信息无法提供车辆的相关信息。进行客户的咨询和维修接待的咨询,该功能进厂时是否正常。均无法提供准确的信息。因客户急于用车,车辆未进行进一步的维修诊断。

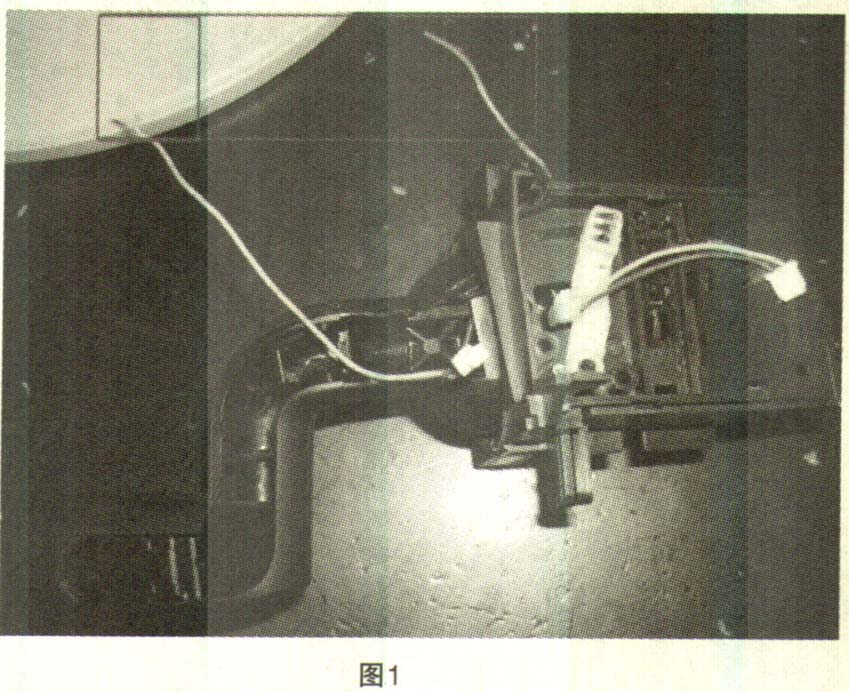

过一段时间后,客户报修同样的问题,车辆进厂后用SDD进行DTC的读取。DTC还是有BCM模块的故障码,代码提示和上次维修时故障码一样。B10A2-00碰撞输入。为了排除因软件的原因造成的故障,再次用DVD 125 3号补丁68号校准文件进行再次的刷新。刷新过程中BCM提示没有新软件可用。但还是进行软件的刷新操作。完毕后进行车辆测试,故障依旧。因此说明该故障与软件无关。对该故障现象进行分析原因有:①仪表故障,无法显示由BCM提供的数据。02 BCM无法提供数据给IPC进行显示。③变光开关中里程显示按键故障。按照先易后难的方式进行排除。拆除变光开关进行检查,结果为里程显示按键线路断路,如图1所示。
    故障排除:将被磨断的线束稍加长重新接上,使线束不受变光动作的影响而磨损。
    故障总结:里程显示按键线路断路,造成仪表的信息提示无法显示相关的内容。因此该故障出现与上次进行维修无关。
