故障诊断：

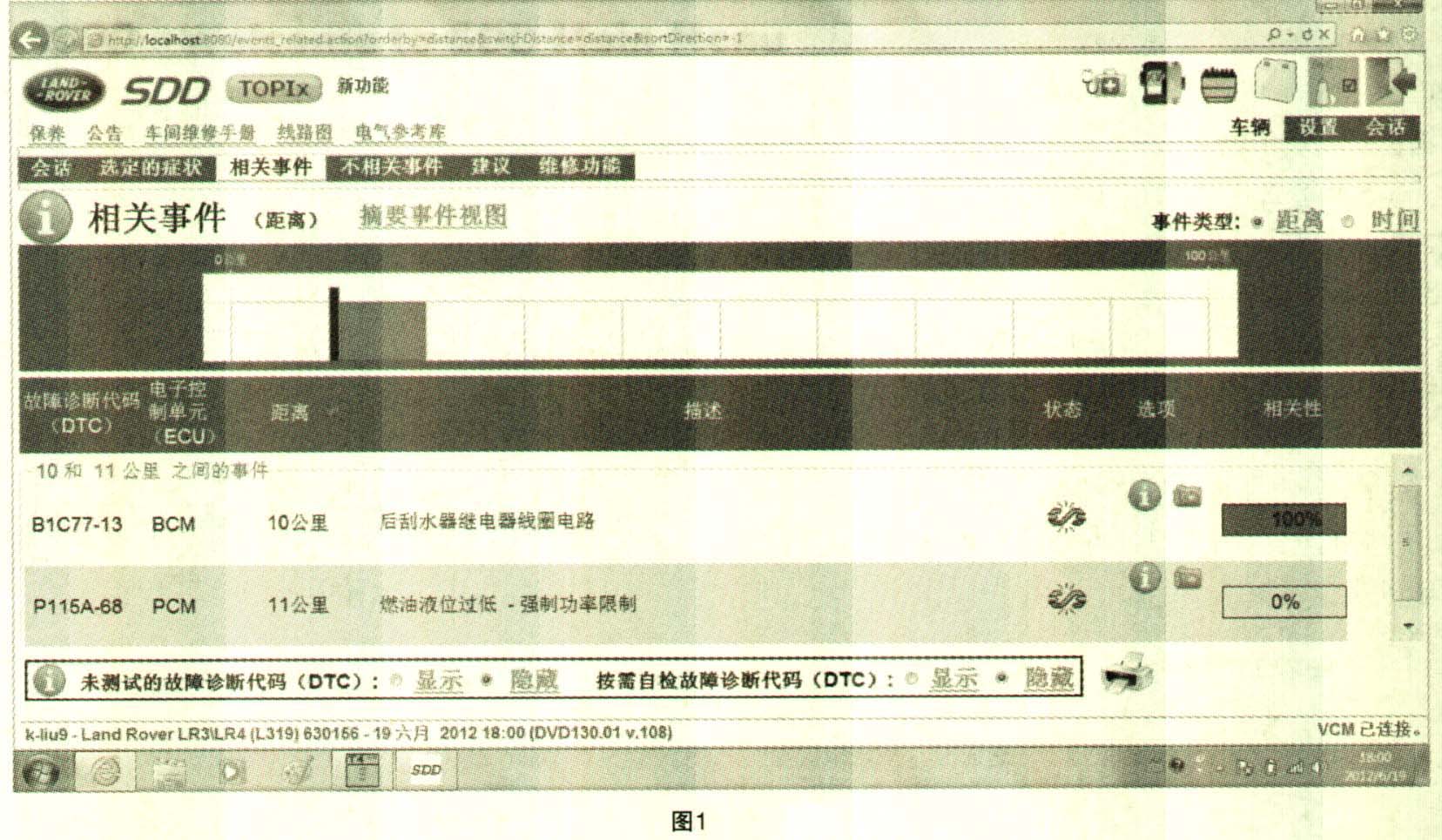

  （1） PDI检查时发现后雨刮只喷水雨刮电机不工作。用SDD检测有相关DTC，后刮水器继电器线图电路故障，如图1所示。

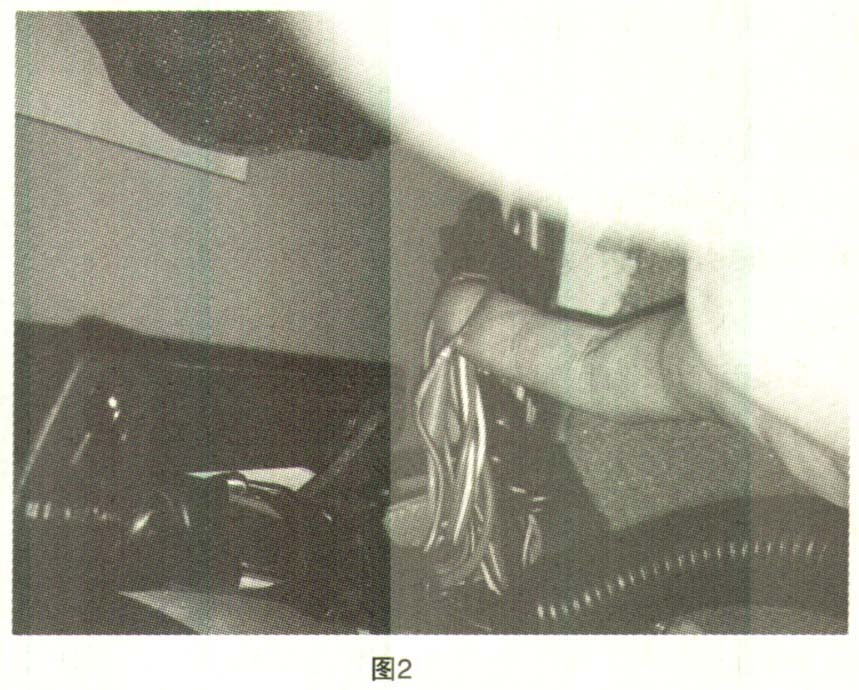

  （2）参照电路图检查EJB16号15A保险丝熔断，更换保险后试车不久保险丝再次熔断，说明线路有间接性短路现象。用万用表参照电路图测量C244L- 23号针脚对地电压为12.36V，检查线路无断路现象，测量C29373-2号针脚后在断电器电路也有12.31V电压，当用手动一下线路时发现电压有变化，说明有短路现象。把线路拆开后检查发现有轻微磨损现象（如图2和图3所示），用电工胶把线路重新包好后试车未发现后雨刮不工作现象。



    故障排除：修复管路。

    故障总结：近期新车关于线路问题较多，可能与生产线进度紧张有关，请各位在新车PDI时务必留意。
