故障诊断过程：车辆进厂，挂倒挡后摄像头黑屏，盲点检测不启作用，倒车雷达不启作用，确认故障现象存在。

电脑检测有故障码：U0232-00与左侧障碍物检测控制模块的通讯中断。

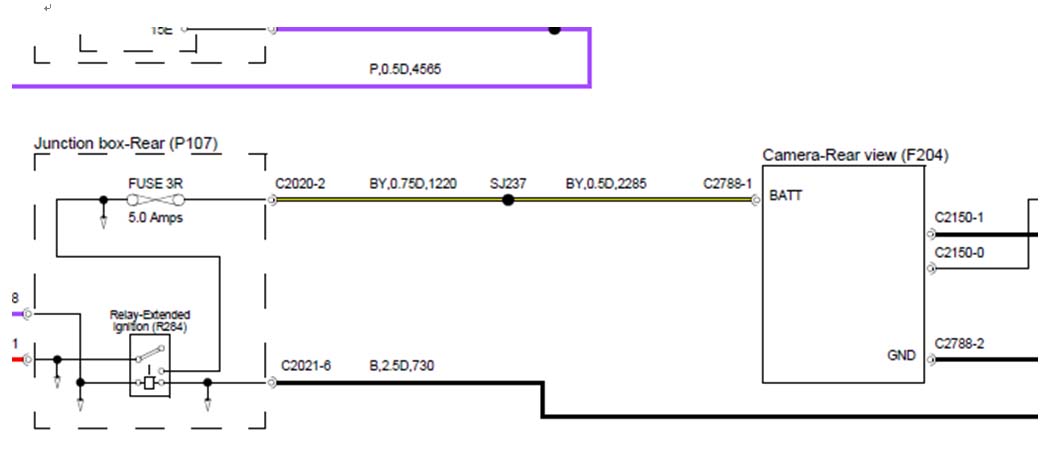

1、 经检查后摄相头保险熔断，更换后摄相头保险后，挂倒挡后摄相头依然黑屏，再次检查保险，保险熔断了。怀疑后摄相头线路搭铁。查看电路图，测量后摄相头线路针脚C2788-1、C2150-1、C2150-0（见图一）与车身之间均为断路，没有搭铁现象。针脚C2788-2搭铁正常，所以判断摄相头线路没有搭铁故障。测量针脚C2788-1与C2788-2之间为断路，摄相头本身没有故障。

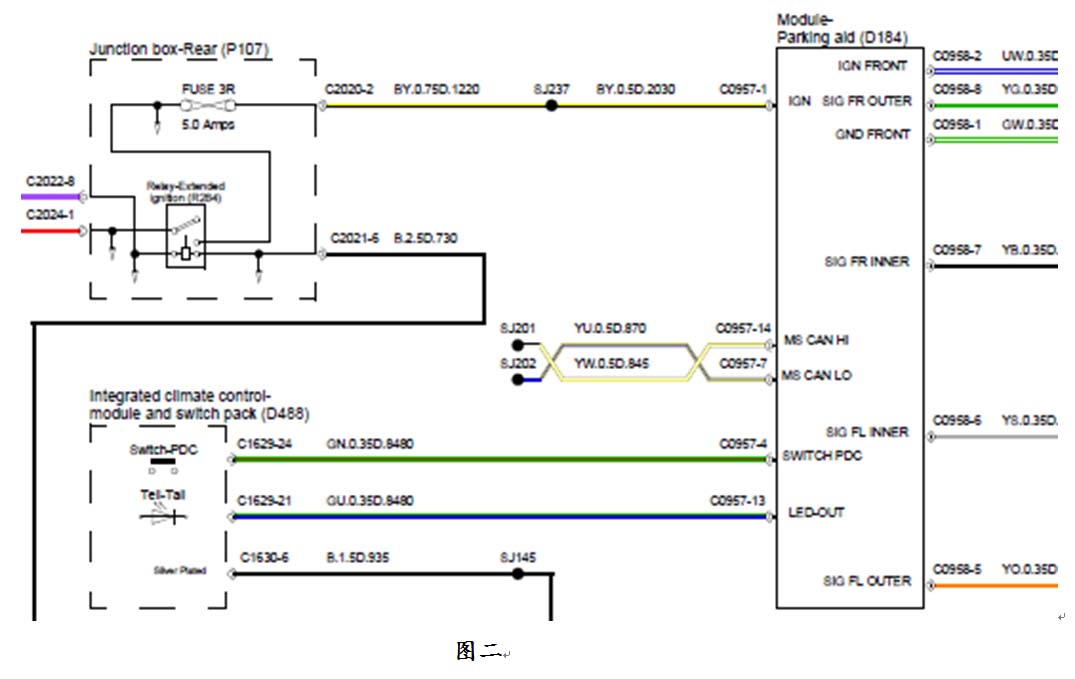

2、 电路图中（图一、图二、图三），后摄相头、倒车雷达与盲点检测是同一个保险，再怀疑盲点检测线路搭铁。拆除后杠，拔除两侧盲点检测模块的插头，测量两插头内除针脚C3414-2和C3415-2外（见图三）与车身之间均为断路，针脚C3414-2和C3415-2搭铁正常，所以判断盲点监控线路没有搭铁故障。测量左右盲点监控模块内针脚C3415-2与C3415-5之间电阻，左侧模块两针脚之间电阻为0欧姆，右侧电阻为无穷大。左侧模块内部短路。

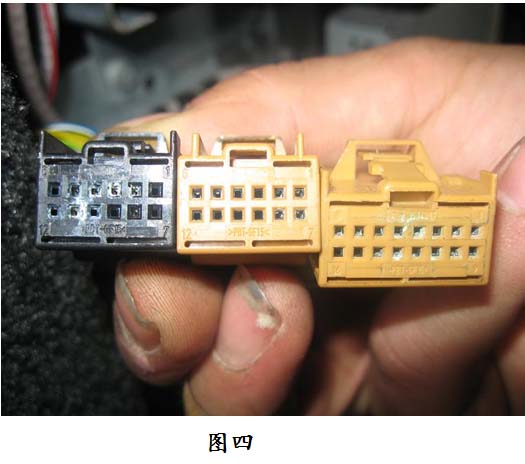

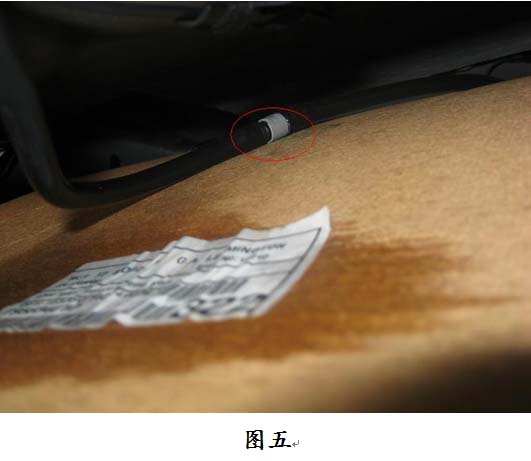

3、 更换左侧盲点监控模块及保险后，盲点监控和后摄相头恢复正常，但倒车雷达仍然不能使用。检查倒车雷达模块插头时，发现倒车雷达模块插头内有进水痕迹（见图四）。拆下模块，模块内有水流出。运行后风挡清洗，发现大顶内后喷水管中间接头漏水（见图五），洗车未检查有进水痕迹。后风挡喷水管接头故障。



故障原因分析：左侧盲点监控模块内部短路，倒车雷达模块进水。

故障处理方法：更换左侧盲点监控模块，倒车雷达模块。
