故障现象: 仪表提示充电系统故障。
故障诊断过程:1.检查电池电压为12.33V,充电电压为12.91V,将大灯,空调等用电设备打开。发动机2000转时充电为12.91V不变,开始怀疑发电机本身故障,充电量不足。
2. SDD检测有DTC B11DB-87,
BCM蓄电池监测模块,间歇性故障,故障信息:
蓄电池连接器断开或连接不牢。

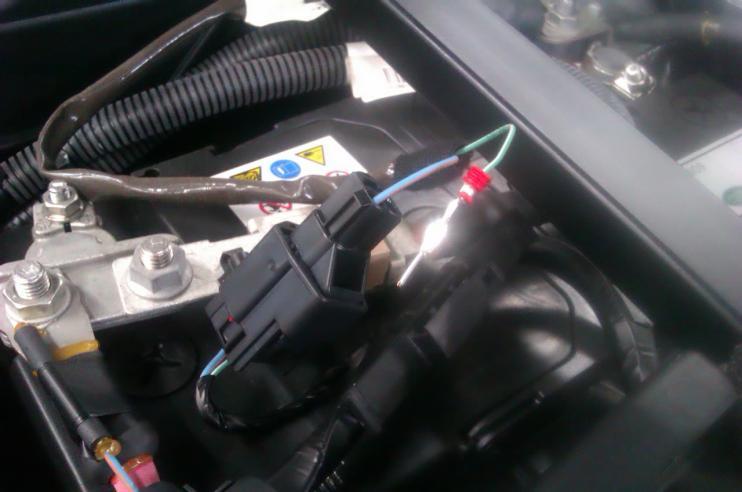

3.根据故障码检查电池负极监测模块,无意中发现正极插头1号脚已脱落,查看线路图发现C1DC05A-1,GN,WH,为LIN线至CJB模块,重复几次插回尖脚无法牢固,直接跨线连接,重新启动充电电压为13.98V.外出试车故障不再出现。
故障原因分析; 由于
蓄电池模块LIN线接触不良,CJB收不到电池状态信号,不能调节充电大小,导致充电过低,仪表提示充电系统故障。
故障处理方法: 重新接线。
