路虎揽胜杂物箱照明灯不工作检修
来源:本站整理  作者:佚名  2019-10-13 08:47:27

 故障现象确认:打开杂物箱照明灯不工作。

读取故障内容及SDD指导建议:用SDD读取故障,无相关故障代码及相关通报。

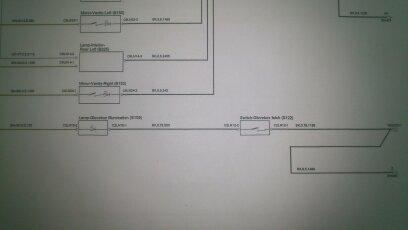

系统结构图及电路图:
故障诊断过程:
   ①参照线路图,杂物箱照明灯与阅读灯共用一个10A保险丝
   ②阅读灯可正常工作;初步判断1.杂物箱照明灯故障。2.杂物箱照明灯线路故障。
   ③测量连接杂物箱照明灯两根电线;C2LN15-2有12V左右的电压。C2LN15-1有9~10V的电压。

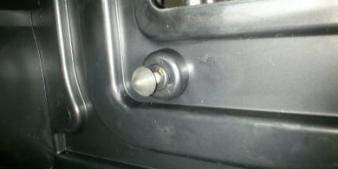

故障原因分析: 线路的负极有一个9~10V的电压为照明灯开关后面的电线扭转,影响了开关的回位,开关接触不好产生的一个高电阻

故障处理办法:固定杂物箱开关的电线。
