摘要:打开音响CD收音机或插上U盘都能正常工作,但没有听到喇叭声响。
故障现象确认:经过试用确认,打开音响 CD机能读碟 收音机 或插上U盘都 能 正常工作,音量开至最大也没有喇叭声响。

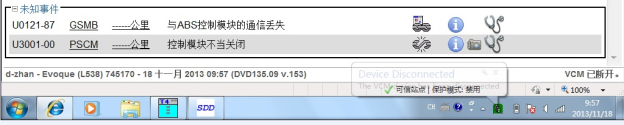

读取故障内容及SDD指导建议:用SDD检测无相关故障码如图,音频模块网络沟通正常。

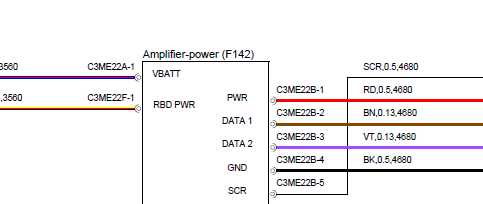

系统结构图及电路图:
故障诊断过程: 参照线路图拆下CD主机检查连接插头,线束,及MOST输入及输出光源正常。
因为播放功能正常但没有叭声响,从新检查喇叭功放输出音频,如上电路图,检查电源线,及MOST输入输出光源正常。
故障原因分析: 因为CD主机能读碟,其它播放功能正常,音频输出到功放不能让喇叭声响,检查相关功放电源及MOST正常。判断功放故障。
故障处理办法:更换音响功放故障排除。
