读取故障内容及SDD指导建议：用SDD读取无故障代码



故障诊断过程：该车后排座椅无法调节，使用SDD读取未发现有故障代码，检查保险丝，在行李箱右侧接线盒中，发现F4    15A保险丝溶断，更换新的保险丝，发现保险丝一插上去就马上烧断，怀疑电线搭铁短路。使用万用表测量，发现电源有对车身搭铁。

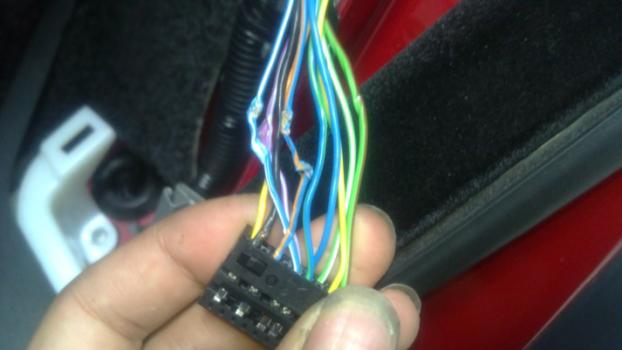

逐步检查线路，在后排座椅左侧发现有一个插头被安全带固定螺丝压坏，电线已压破皮且有断开现象，以为故障现象就是这里电线破皮搭铁导致，将电线插头及电线包扎处理后，再次使用万用表测量，发现还是有对车身搭铁，再次寻找故障来源，在后排右边座椅背面处，发现座椅靠背电机的电线跟靠背摩擦破皮产生搭铁，将电线包扎处理后，再次使用万用表测量，未发现有对车身搭铁了。将新的15A保险丝插上，故障解决



系统结构图及电路图：

相关故障部位图片、数据流及分析：



故障原因分析：线路磨损破皮搭铁，导致断路烧断保险丝

故障处理办法：将电线 重新包扎处理固定。
