路虎发现4倒车无影像故障检修
来源:本站整理  作者:佚名  2019-10-27 10:33:38

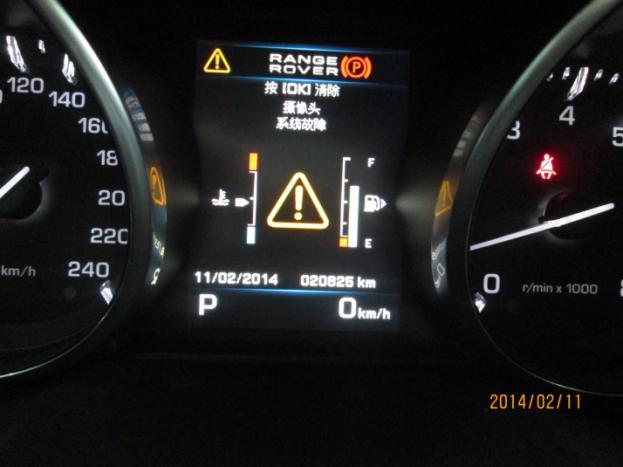

 故障现象确认:试车检查确认故障存在,在启动发动机并挂入倒档后,驻车辅助能够正常工作,但无倒车影像。

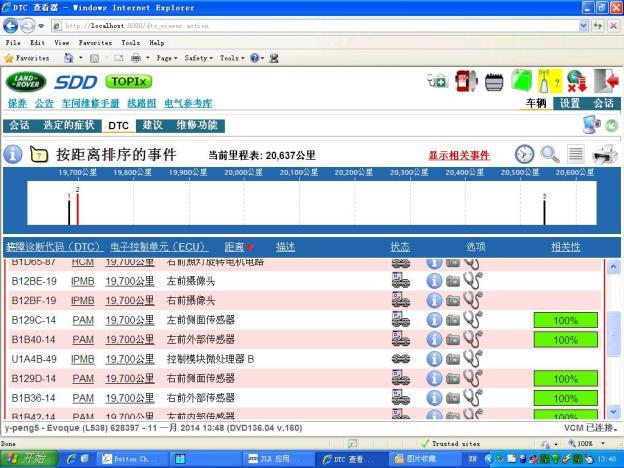

读取故障内容及SDD指导建议:

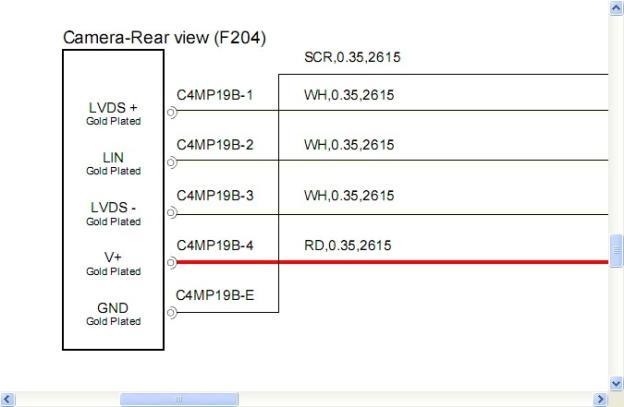

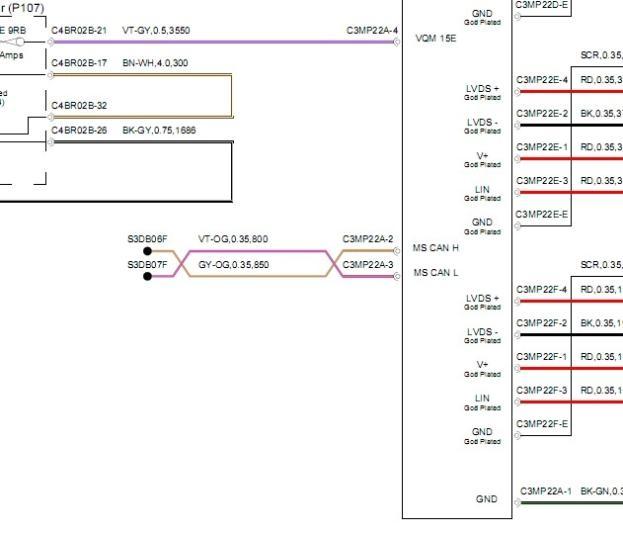

系统结构图及电路图:

故障诊断过程:参考线路图测量后摄像头电源线C4MP19B-4和C4MP19B-E之间无电压,与模块线路连接良好,无断路,图像处理控制模块不供电给后摄像头。测量C3MP22A-4有12.35V电压,C3MP22A-1接地正常。
相关故障部位图片、数据流及分析:
故障原因分析:由于模块内部故障造成模块不供电给后摄像头,造成倒车无影像。
故障处理办法:更换图像处理控制模块。
