故障现象确认:仪表显示悬挂系统灯亮,全地型系统调节旋钮不可用。
读取故障内容及SDD指导建议:用SDD检测,检查出后面差速器系统故障
系统结构图及电路图:
故障诊断过程;
1.检查外表没有碰撞或拆装过现象,线路插头有胶脂现象。
2.检查线路用万用表检测差速器电源C3A101A-3线路正常,C3A101A-7 接地线路0.2欧姆正常,差速器模块C3A101A-2,C3A101A-4,C3A101A-6,C3A101A-8信号正常。 差速器电机C3A101A-1,C3A101-2正常!

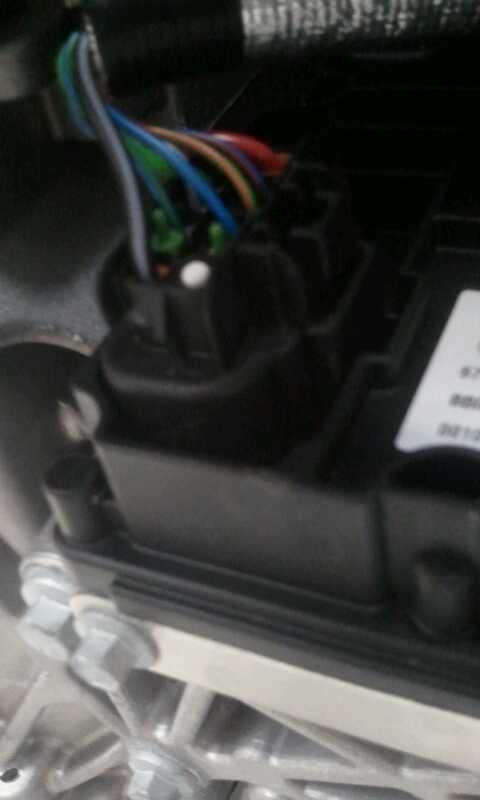

故障原因分析: 经过测量排查,发现差速器模块插头接触不良,经过处理,试车没有重现故障,问题解决!
故障处理办法:清洁差速器模块接头,装配复原,清除故障码,试车故障没有重现,故障排除!
