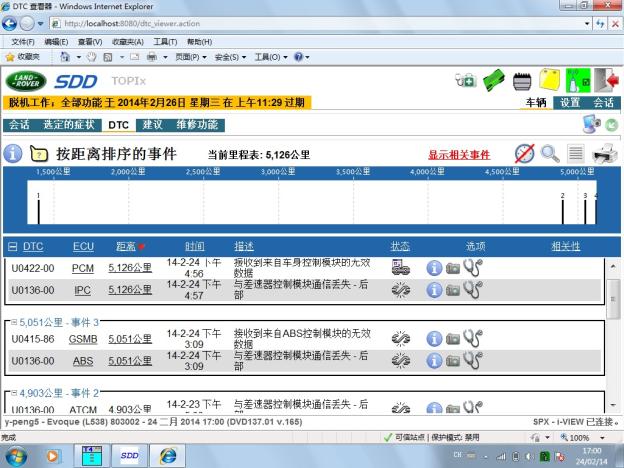

读取故障内容及SDD指导建议：

电脑读取有DTC  U0136-00  ABS与后差速器模块通讯丢失。建议检查线路。

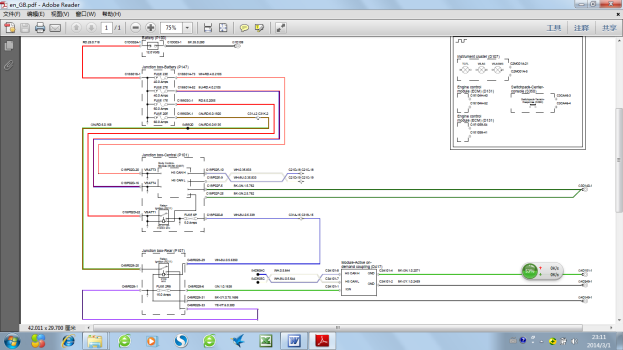

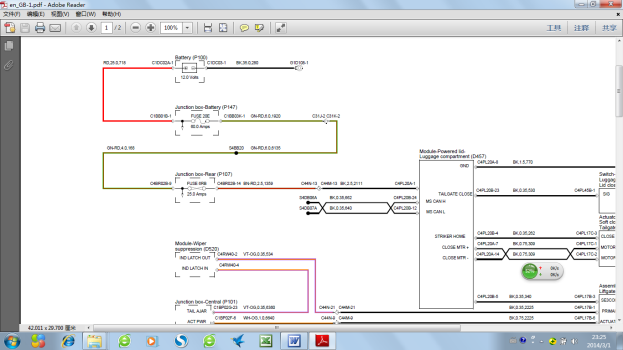

系统结构图及电路图



故障诊断过程：

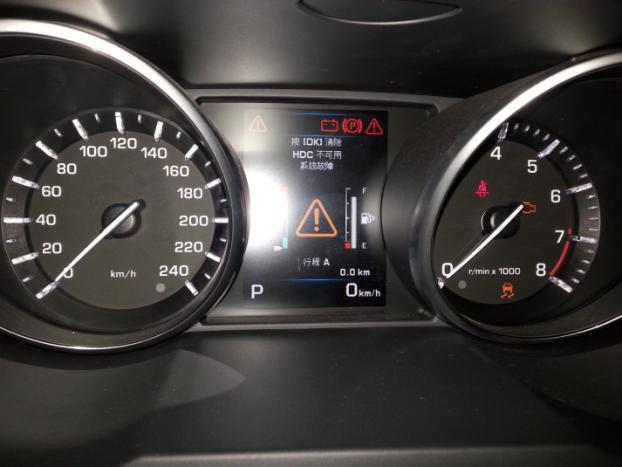

1.车辆仪表显示ABS故障、HDC不可用。同时电动尾门不工作

2.电脑诊断DTC ：U0136-00，，ABS与后差速器模块通讯丢失。

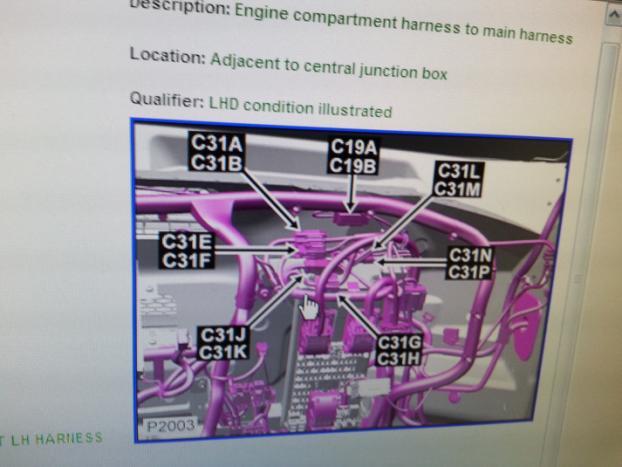

3.由于很多故障码都提示与后差速器模块通讯丢失，所以先检查后差速器模块。测量后差速器模块点火信号电源线C3A101-1电压0V，搭铁端 C3A101-2  C3A101-4电阻0.3欧姆，在此判断后差速器模块电源端有故障，顺着电源端往前检查，电源继电器在点火开关打开时有吸合，这证明控制端是正常的，但继电器电源输入端C4BR02B-25电压0V，C4BR02B-25电源是由BJB保险丝 20E提供，测得保险丝电压12.53V，保险丝无异常。由此判断C1BB03K-1到C4BR02B-25之间线束存在断路。在查阅电路图中发现电动尾门模块与后差速器模块共用一条电源线，有共同节点S4BB20   共同插头端子C31J-2 C31K-2，由此判断电动尾不工作也是由线路断路引起。逐一排除故障点，先从两共同点开始检查，由于S4BB20到C4BR02B只有168mm .所以先检查S4BB20，测量得结果S4BB20无电压，证明故障点不在SBB20。再对共同点C31J-2 C31K-2检查，发现此插头已经脱开，重新紧固，故障排除

相关故障部位图片、数据流及分析：

故障原因分析： 电源端插头松脱，导致后差速器模块与电动尾门模块不工作。

故障处理办法：紧固插头。
