读取故障内容及SDD指导建议：

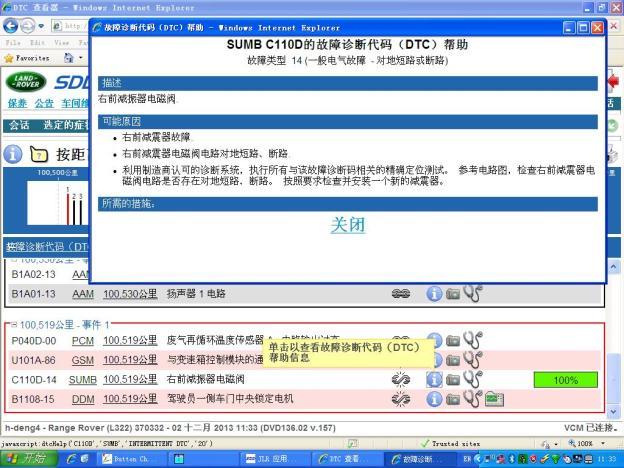

连接SDD读取故障码，如下图：

系统结构图及电路图：

故障诊断过程：

经试车悬架系统不工作，连接SDD进行诊断，得知故障码：C110D-14,右前减震电磁阀故障引发故障灯点亮，结合线路图，启动发动机用万用表测量右前避震电磁阀，C3079-2对地电压为12V正常，测量C3079-1对地电压为0V，正常为5V，此线束与模块连接，其中间有一个连接插头，测量C2410-8为4.7V，由此断定线路存在断路，此时拆掉避震上盖断开插头，发现线束与上盖接触位置断裂，修复线束，测量电压正常，清除故障码试车，故障排除。

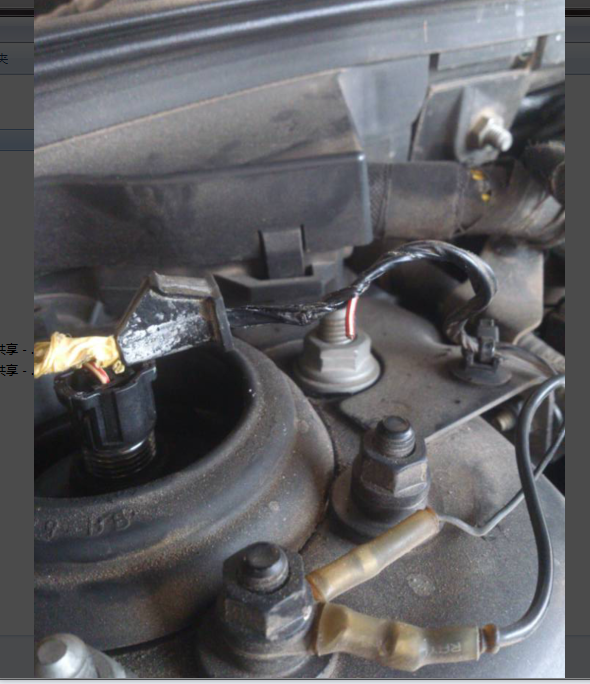

相关故障部位图片、数据流及分析：

故障原因分析： 由于线束故障，悬架控制模块接受到无效数据，造成整个系统瘫痪。

故障处理办法：对断裂的线束焊接修复。
