读取故障内容及SDD指导建议：连接SDD对该车进行检测，没有看到关于娱乐系统的故障。

系统结构图及电路图：

故障诊断过程：使用TOPIX没有找到关于此类故障的公告。

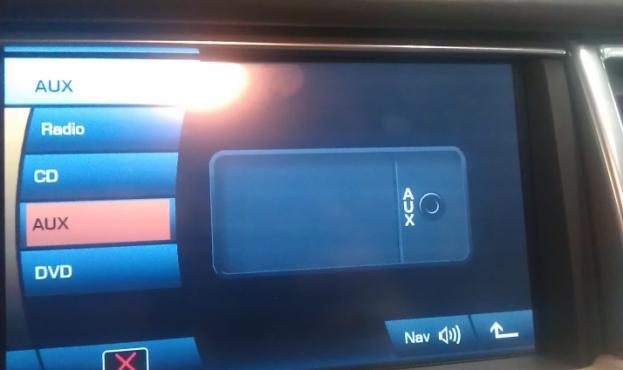

      再试其他的娱乐系统功能--CD机，FM和AM收音机都可以使用。以为是设置问题，后来放弃了，因为每次不管是新车做PDI还是车子没电，打开显示屏后无需设置就可以使用--USB和ipod.

       以为是显示上的该数据丢失，连接SDD对前娱乐音频控制模块重新进行运行还是没有效果。

       检查电路，先检查乘客车厢保险丝盒上的67号15A的保险丝正常。在检查驾驶座椅下方的USB和ipod 控制模块，检查模块的电源线C3384-1和C3384-3的电压正常，检查模块搭铁C3384-2和C3384-4的电压也正常。在模块与USB和iPod之间有一个对接插头。检查对接插头的连接正常。初步判断是前娱乐音频模块或USB和ipod 控制模块出

现信息丢失或故障。前娱乐音频模块上的其他娱乐功能都能使用，而且也已经刷新了模块，所以坏的可能性较小。

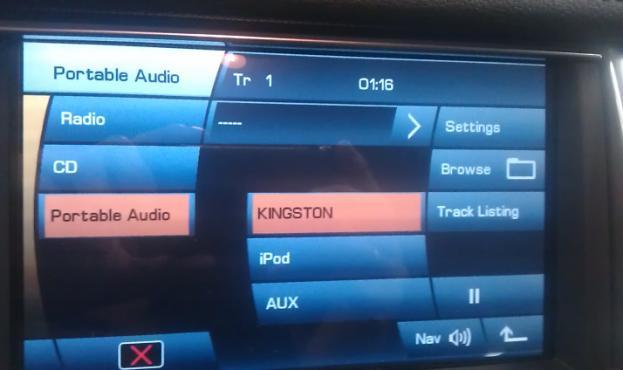

        更换USB和ipod 控制模块，显示频上马上就显示USB和ipod 的选项出来。故障排除。



相关故障部位图片、数据流及分析



故障原因分析： USB和ipod在较长时间都没用过，在这期间车子可能又有没电过。导致 USB和ipod控制模块信息丢失或错乱掉，在显示频上不能显示这两个选项。而在SDD上又没有配置现USB和ipod控制模块这一项，所以需要更换。

故障处理办法：更换USB和ipod控制模块。
