读取故障内容及SDD指导建议：连接SDD读取不到相关DTC，且各模块响应正常。

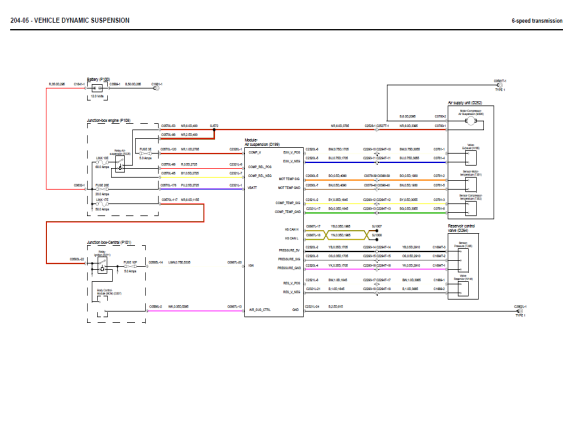

系统结构图及电路图：

故障诊断过程：



1．检查仪表悬挂故障，按下悬挂升降按钮无反应，听不到打气泵工作的声音。

2．检查打气泵供电线路中相关保险丝3E和10E无熔断现象。连接IDS读取相关故障码为C1A27-12 压缩机电路。关紧所有门，升起汽车，查看确认打气泵周围无碰撞现象，拆下保护罩，启动发动机，测量C0780/1与C0780/2的电压为13.7V，供电线路正常。

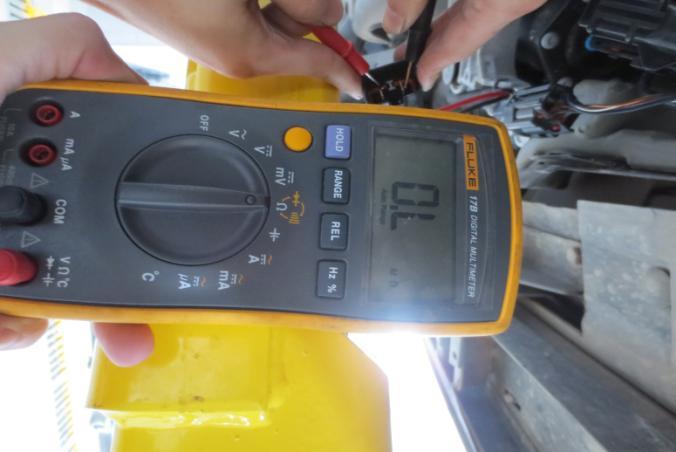

3.测量打气泵C0780/1与C0780/2之间的电阻为0欧姆，存在断路，属于不正常现象。故判断为打气泵内部断路造成故障现象的发生。由于没有单独的打气泵更换，因此需要更换减振器打气泵总成来解决故障。

 相关故障部位图片、数据流及分析：



故障原因分析： 由于打气泵内部出现故障，致使空气悬挂系统出现瘫痪，无法正常进行操作，仪表亮悬挂故障警示灯。

故障处理办法：打气泵总成。
