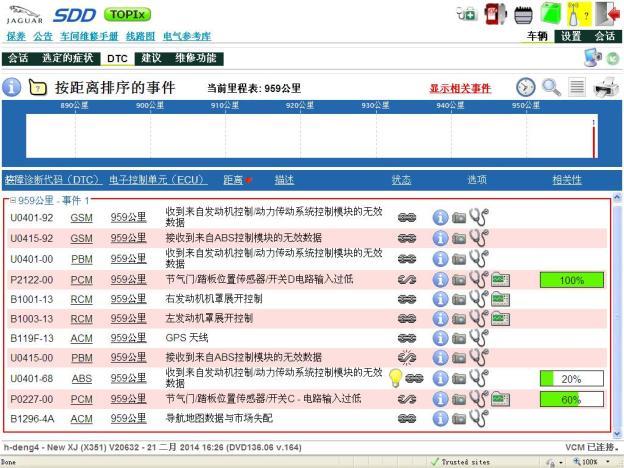

连接SDD读取故障码，显示，如图；

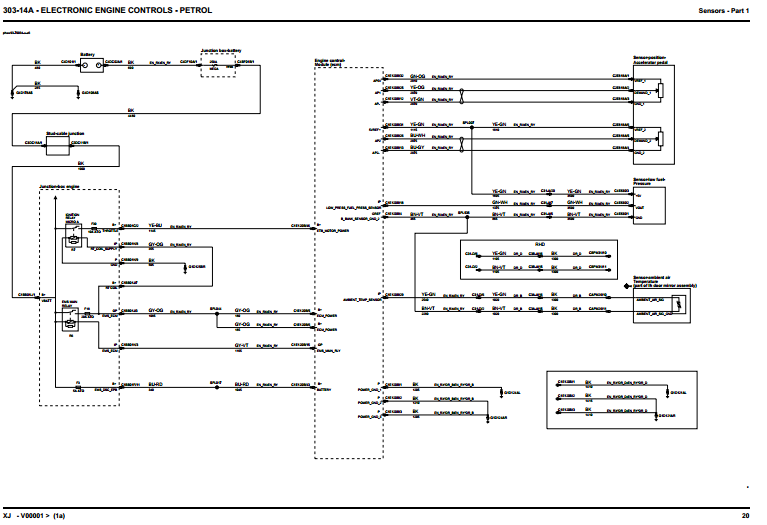

系统结构图及电路图：

故障诊断过程：车辆发动机系统，刹车系统报警，发动机无法加速，经技师检查确认故障存在，连接SDD读取故障码，有关故障码为节气门位置传感器/加速踏板2输入电压过低，从得到的故障码可知，ABS，PBM系统都是指向发动机系统，先从相关性高的故障码P2112-00着手，参考电路图测量节气门踏板位置传感器，测得C2E818A/6和C2E818A/1电压为4.98V，   C2E818A/4 和C2E818A/3对地电阻为12.8欧姆，当打开点火开关时缓慢踩下油门踏板时测得C2E818A/2   电压  由0.77V---4.48V之间变化， C2E818A/5 电压  由0.39V---2.28V之间变化 ,从节气门输出的数据可以知道 ，节气门踏板位置传感器输出正常，为了确认故障点，，再用万用表测量C2E818A/2—C1E120B/25电阻 为0.1欧姆。C2E818A/5—C1E120B/26电阻 为无限大。可见其存在断路，当打开前挡玻璃挡水板时看到线束被老鼠咬断了，重新焊接好线路，用SDD清除故障码，发动机系统ABS，，防滑系统故障都已解决，经试车系统正常，故障排除。原来 由于车辆在行驶过程中行人保护系统自行工作造成车主投诉，车辆停放时间很长，而头盖由于行人保护打开而关闭不严，造成老鼠跑到发动机仓咬断线路造成故障。

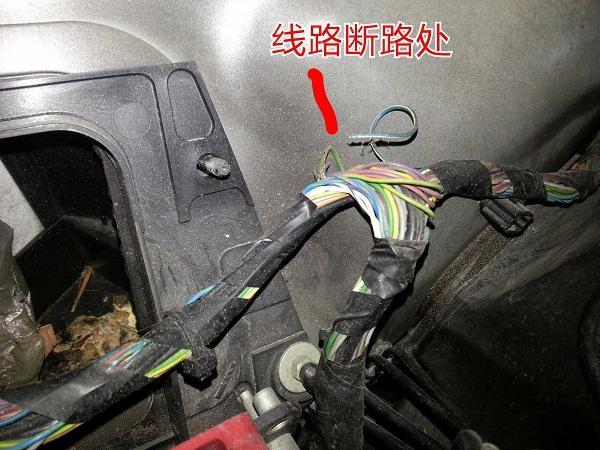

相关故障部位图片、数据流及分析：

故障原因分析： 我们检查故障应参考资料，结合故障码。分析排除。

故障处理办法：把线路断路处重新焊接好，经试车，系统正常。
