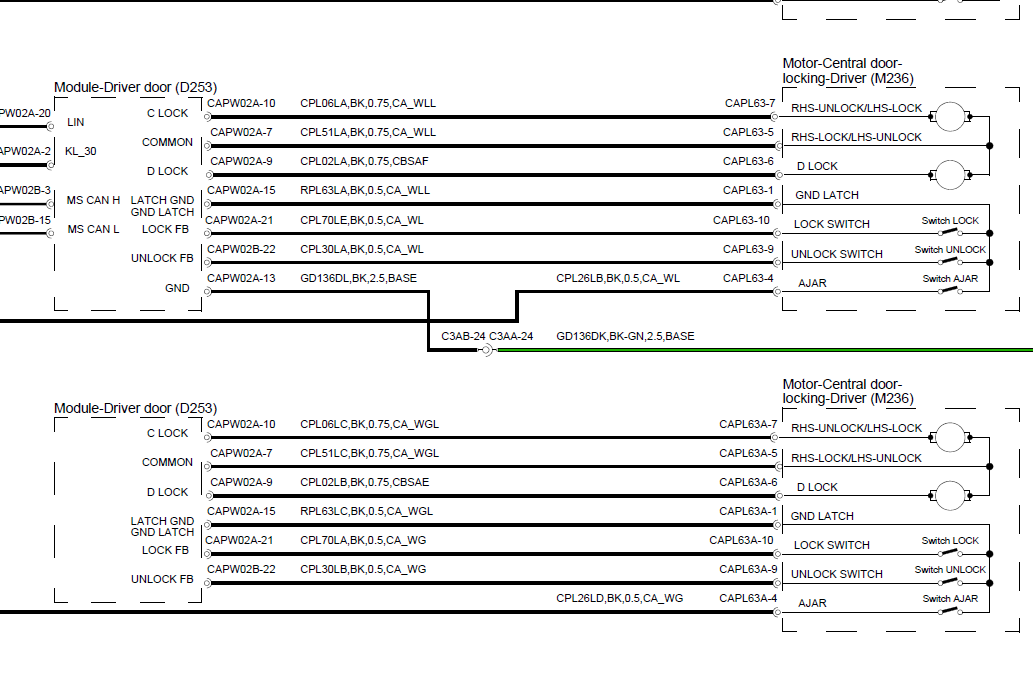

系统结构图及电路图：

故障诊断过程：

1、检查发现关紧所有车门，利用遥控钥匙对汽车进行上锁操作，发现驾驶室车门门锁无法上锁，其他车门则情况正常。

2、量取蓄电池电压为12.3V，电压正常。利用诊断系统SDD读取无相关故障码，初步怀疑为驾驶室车门门锁电机故障导致。

3、拆下其车门电机，观察电机外观及周围无碰撞损伤痕迹。

4、触发车门上锁开关，通过仪表观察各车门均为关闭状态。用按下遥控钥匙的锁止按钮，利用数字万用表量取门锁电机1级上锁电机两端CBPL64-5与CBPL64-7的供电电压为3.83V，2级电机两端CBPL64-5与CBPL64-6电压为3.8V供电电压数据正常。

5、由此判断为电机内部出现故障导致其故障现象的发生，由于没有单独的电机更换，所以需要更换驾驶室车门门锁电机总成来解决故障。

故障原因分析：由于电机内部出现故障导致其故障现象的发生。

故障处理办法：更换门锁电机总成。
