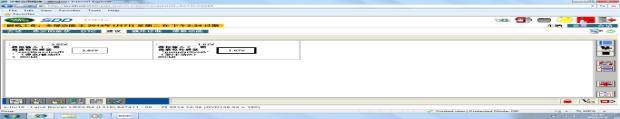

读取故障内容及SDD指导建议：用SDD诊断无相关DTC，读取数据流一号为1.67V电压和二号浮子为3.02V电压。

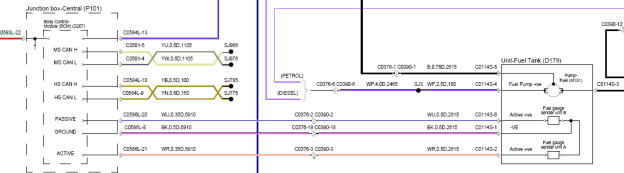

系统结构图及电路图：

故障诊断过程：根据车辆显示的燃油量及SDD读取数据流一号1.67V电压和二号浮子3.02V电压，二号浮子电压偏高，二号浮子电路或二号浮子内部故障，根据电路用万用表测针脚C0114S-1与C0114S-6二号浮子的供电电压为3.7V正常未见有氧化松脱，拆油箱检查二号浮子线路未见松脱氧化，更换二号浮子后试车正常，用SDD读取数据流一号为1.61V电压，二号为1.51电压，实际油量与油表显示油量一至2/4，故障解决。



相关故障部位图片、数据流及分析：

故障原因分析： 二号浮子电压偏高，二号浮子内部故障。

故障处理办法：更换二号浮子。
