故障原因分析:

1、SDD读取无相关故障码。

2、检查CJB 57号保险丝已烧断，尝试更换保险丝发现新保险丝插入时马上烧断，初步确认为相关线路短路。

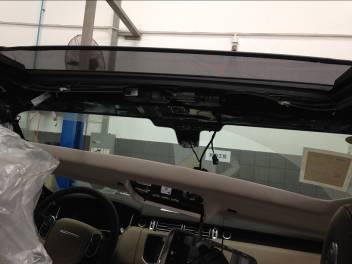

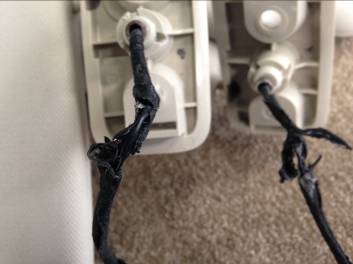

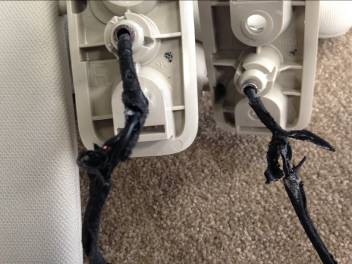

3、查阅天窗线路图发现C9LN28-1和C9LN28-10有0.48Ω，由此确认此处线路有短路现象，由于供电线路上有SP12884、SP11718、SP12803多个供电节点、断开C29-B2再测量C9LN28-1和10号针脚依旧有0.48Ω，确认短路线路为C29-B2至C0LN28之间的线路（包括SP12803分供线路），检查SP12803节点供电到Sensor-windshield misting、Lamp-Glove compartment、Lamp-Courtesy rear RH&LH、Mirror-Vanity RH&LH、因为C9LN28至C28-B2之间的线路都在顶蓬上、于是拆卸顶蓬检查相关线路是否被挤压、将顶蓬拆卸降下后检查C9LN28-1和10号针脚电阻为无穷大，更换新保险丝检查天窗及阅读灯、手套箱灯现在正常工作，为什么把顶蓬降下后系统又恢复正常呢？第二天回厂再仔细检查发现拆卸下的两块化妆镜线路已经变形及脱皮（因为拆卸顶蓬及检查线路的时间为晚上加班，当时灯光照明不足，检查线路时又没有将左右化妆镜接上线路检查）。

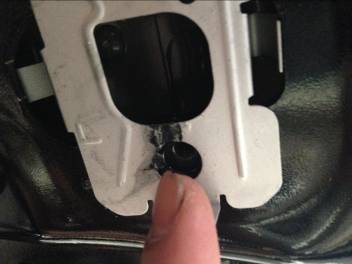

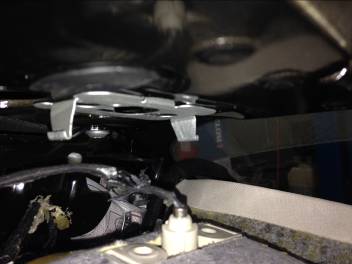

4、最后检查发现为左右化妆镜线路在新车装配时安装位置不正确导致线路挤压磨损短路。
