路虎揽胜仪表信息显示悬架故障和自适应动力学系统故障且亮黄色
来源:本站整理  作者:佚名  2019-11-01 10:27:40

 故障现象确认:确认故障现象是有时仪表显示悬架故障;自适应动力学系统故障。

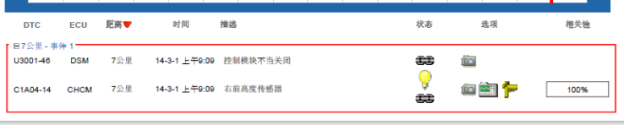

读取故障内容及SDD指导建议:用SDD读取相关故障码为 :

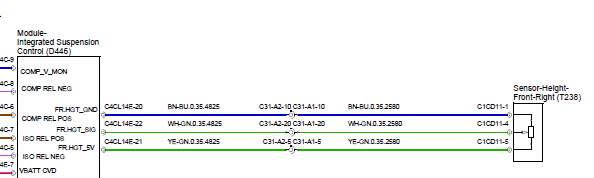

系统结构图及电路图:

故障诊断过程:
1.确认故障现象是有时仪表显示悬架故障;自适应动力学系统故障;全地形模式指示灯不能正常指示。2.用SDD读取相关故障码为C1A04-14 CHCM 7右前高度传感器,读取数据流发现车辆在升降过程中右前高度传感器电压一直为0V没有随车身高度变化,而且右前角高度一直为-185mm没有随车身高度变化。3.综合故障现象和数据流怀疑很可能是右前高度传感器与悬架模块之间的线路故障所以先检查相关线路及测量插头C4CL14E-20与C1CD11-1电阻为0.2欧;C4CL14E-22与C1CD11-4电阻为无穷大说明存在开路;C4CL14E-21与C1CD11-5电阻为0.2欧;进一步检查插头C31-A2-20与C31-A1-20的连接
状况发现针脚C31-A1-20已松脱。

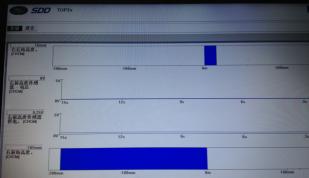

相关故障部位图片、数据流及分析:

故障原因分析: 右前高度传感器信号线松脱。
故障处理办法:修复线路。
