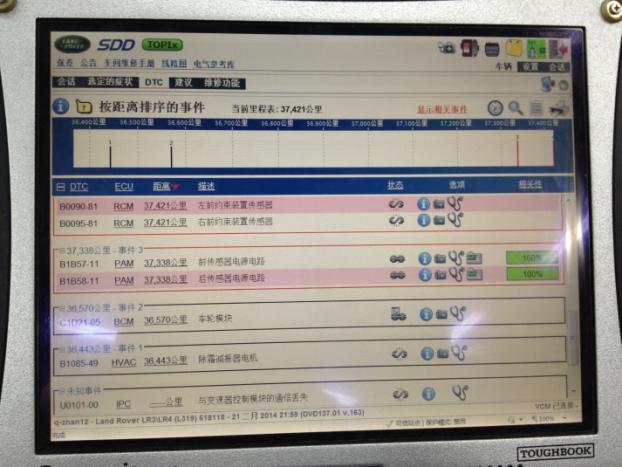

读取故障内容及SDD指导建议：

系统结构图及电路图：

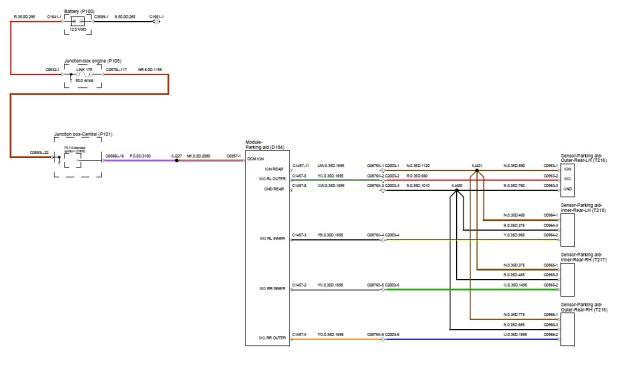

后部雷达；

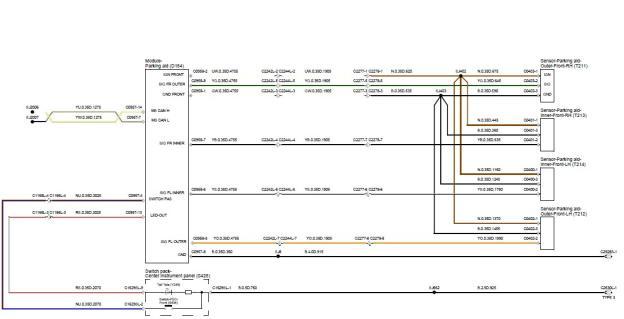

前部雷达；

故障诊断过程：车辆进厂客户反映到车雷达不工作，接车后连接SDD诊断读取有相关故障码存在B1B57-11  B1B58-11前后雷达电源电路，根据故障码范围查看线路图对前后雷达，电源搭铁进行检查均正常分别对前后雷达电源线路对地进行测量断开前部雷达插头测量保险杠端电源线路对地搭铁，拆下前保险杠发现线路破皮磨到内杠对线路进行包扎处理功能恢复正常

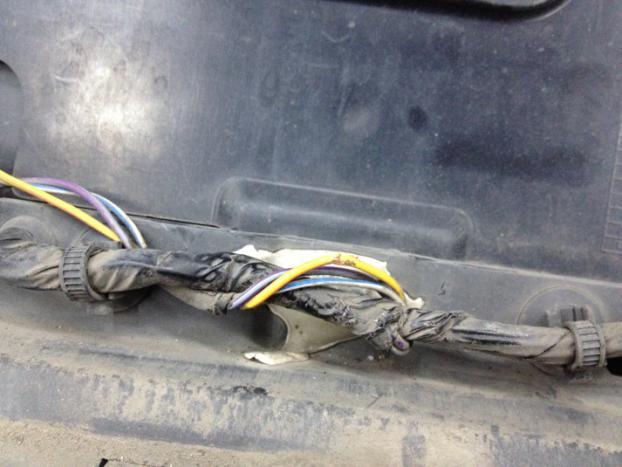

相关故障部位图片、数据流及分析：

故障原因分析：前杠内部线束磨到造成电源对地搭铁。

故障处理办法：线束修复。
