故障现象确认:气悬无法升降。

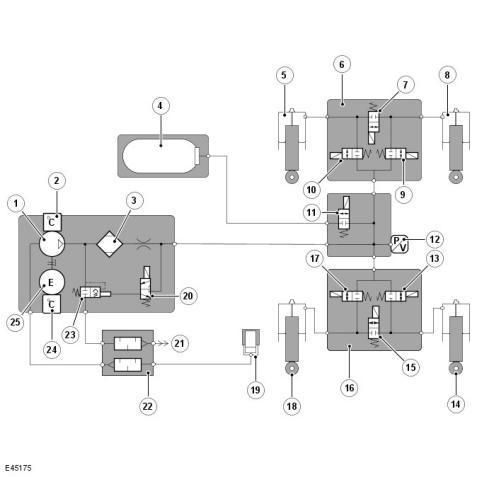

系统结构图及电路图:
故障诊断过程:

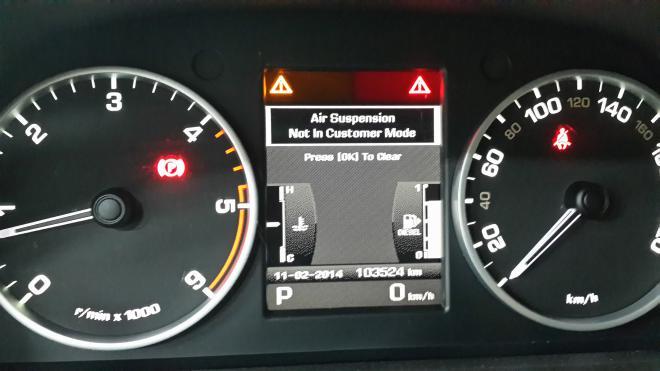

1、客户反映气悬无法使用。操作动态悬架发现车辆高度无法提升,仪表提示“air suspension not in customer mode”。根据提示使用电脑将悬架设置回可调模式。
2、设置后测试,前悬架上升缓慢,仪表提示“vehicle raising in progress”,经过较长时间才能上升到设置高度。后悬架则升降正常。将车辆放置一段时间,前悬架自动下降到最低位置。
3、根据故障现象分析,后悬架升降正常,可知空气悬架压缩机、储液罐控制阀和后悬架正常。前悬架上升缓慢且自动下降,即前分配阀、前空气弹簧及气管存在漏气现象。

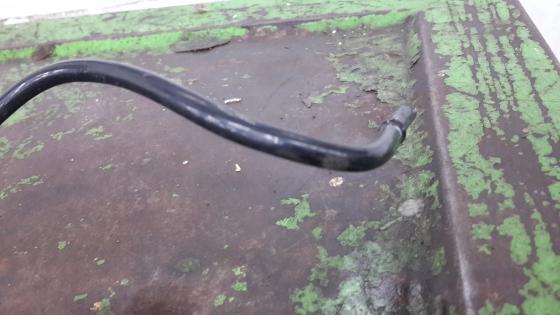

4、操作气悬同时使用泡沫检查两空气弹簧及气管接头处,未见漏气现象。拆检,发现前分配阀未在正确安装位置,但分配阀未损坏。再检查,发现分配阀到左前空气弹簧的气管由于触碰到车身而磨损漏气。
5、更换气管,悬架高度校准,故障排除。
故障原因分析: 分配阀安装不当造成气管漏气。
故障处理办法:换管。
