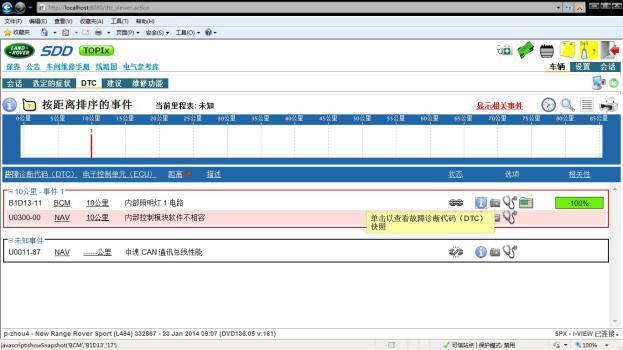

读取故障内容及SDD指导建议：

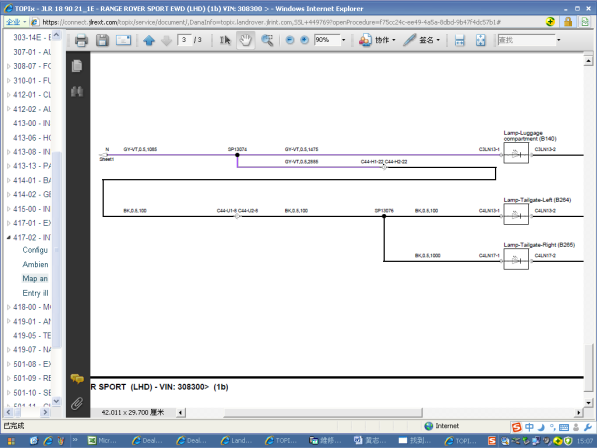

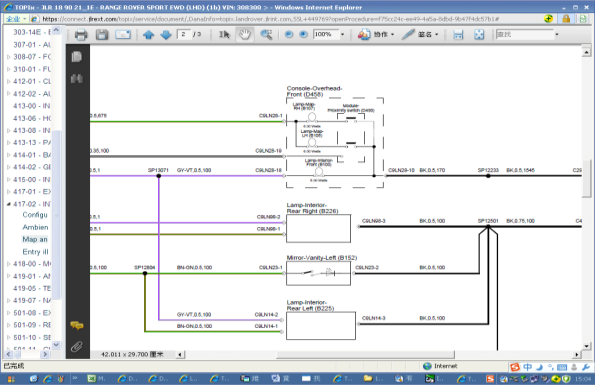

系统结构图及电路图：



故障诊断过程：

1.打开车门，车内顶灯控制台中间灯不亮，启动车辆，按顶灯开关，也无法开启灯光。

2.断开蓄电池负极然后接上故障依旧，电脑读取故障码有B1D13-11 BCM 内部照明灯1电路 永久性故障码。根据故障码提示查阅电路图测量C9LN28-18与C9LN28-10没有供电，测量C9LN28-10与车身搭铁有12.53V电压，搭铁不正常。电源线路搭铁。

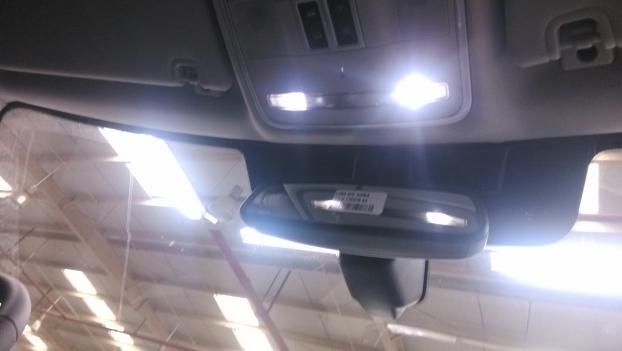

3.断开电源，测量C9LN28-18与车身是导通的，测量C49-A2-15与车身没有导通，测量C49-A1-15与车身有导通。测量C32-D2-11 与车身未导通，测量C32-D1-11与车身导通。测量C3LN13-1导通，测量C44-H2-22不导通，初步判断故障点出现在C32-D1-11，C49-A1-15，C44-AE1-9，C3LN13-1，C44-H1-22。这几个接头的线路之间。SP13073是一个分节点，最后把车辆室内所有地毯拆下，检查发现故障点出现在分节点的线路上，分节点上有7条线路共一个节点。包扎好线路后，装上顶灯后顶灯亮起，按开关开启也是亮的，其他室内灯也工作正常。故障排除。

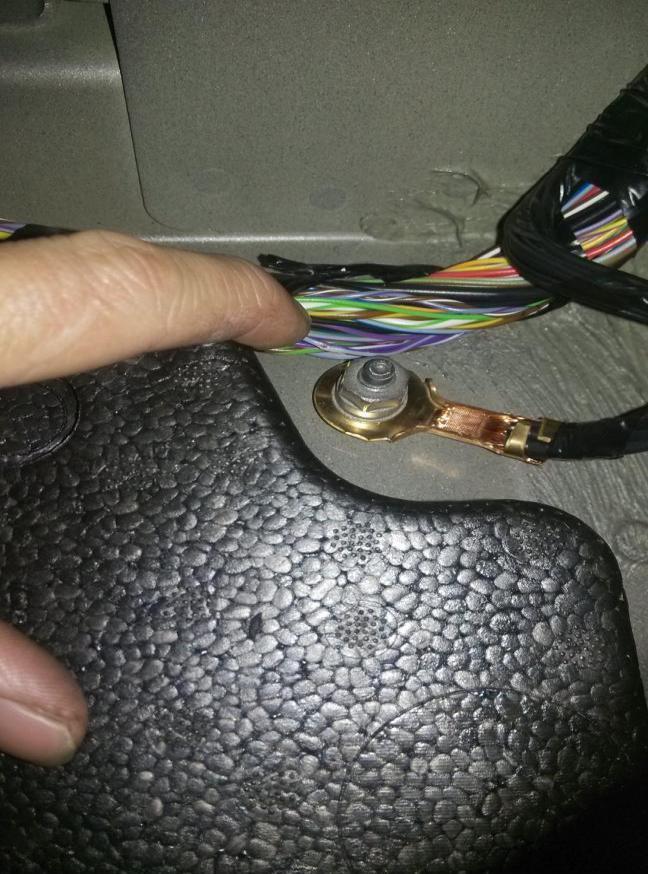

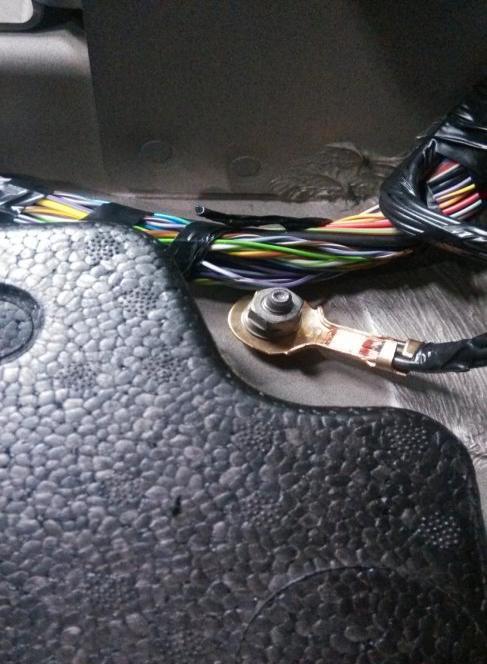

相关故障部位图片、数据流及分析：





故障原因分析： 由于顶灯电源线与车身搭铁，导致顶灯不亮。

故障处理办法：包扎线路并重新放好线束。
