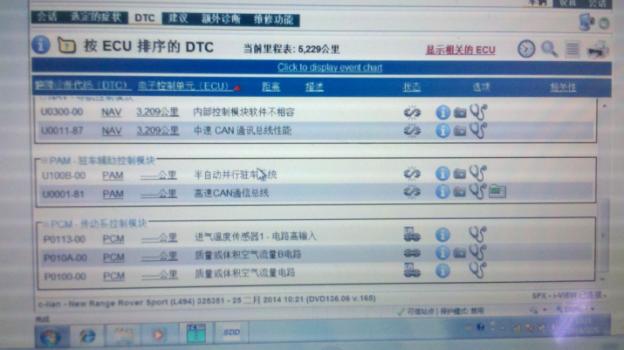

读取故障内容及SDD指导建议：读取到相关的故障码为:P010A-00  PCM质量或体积空气流量B电路

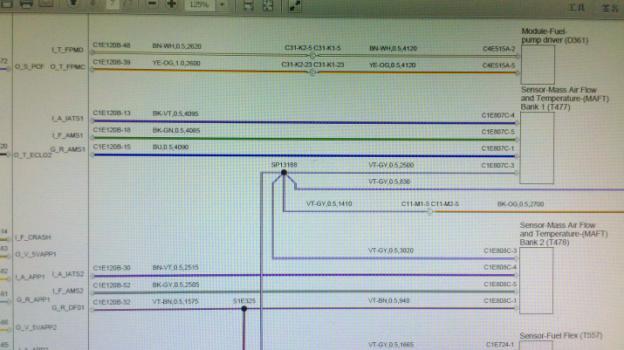

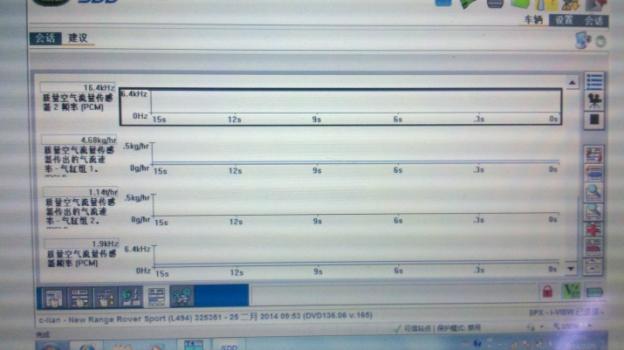

故障诊断过程：跟据相关的故障码查看数据流读取到气缸组1和气缸组2的气流速率两者间的差异很大,不正常!!其中气缸组1在怠速时读取到气流速率值为4.68kg/hr,正常,且随着发动机的变化而变化.但气缸组2的气流速率为一个不变值1.14t/hr,不受发动机的转速影响不正常,且无波型显示!通过以上的数据分晰对气缸2组的空气流量计电路进行检查,怠速时测得C1E808C-3为13.78V正常 ,测得C1E808C-4为2.17V在正常范围内,测得C1E808C-5为0.34V此结果不正常!!与气缸组1空气流量计的C1E807C-5的信号输出2.46V差异很大,, 测得C1E808C-3与C1E808C-1的电压为13.75V正常!通过以上的测量结果分晰其线路正常,故障在于空气流量计内部故障



相关故障部位图片、数据流及分析：





故障原因分析：空气流量计内部故障。
