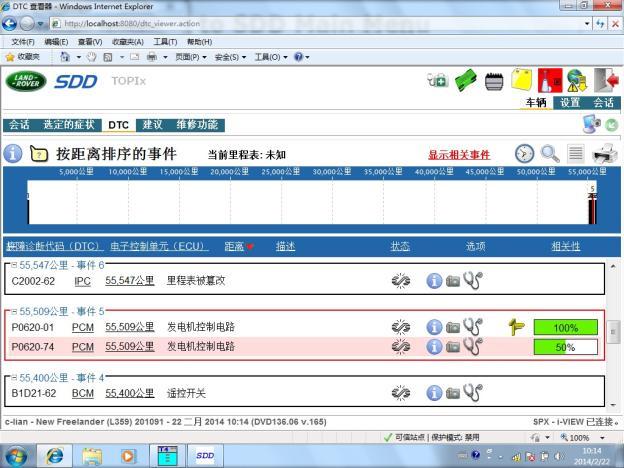

读取故障内容及SDD指导建议

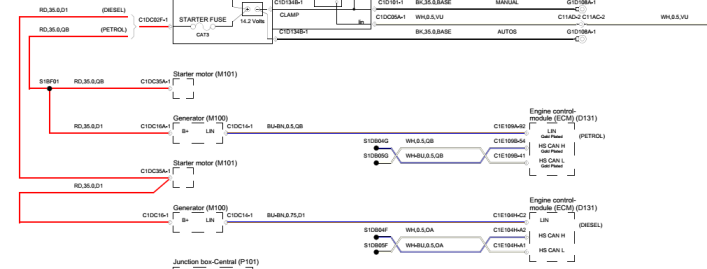

系统结构图及电路图：

故障诊断过程：车辆是去外面救援回来的，当时车辆是因为蓄电池没有电导致着不了车，车辆在行驶回到店检查的途中仪表显示蓄电池电量不足的警告灯。车辆回到店后使用电池检测仪对蓄电池进行检测，检测结果显示蓄电池电量严重不足需更换新的蓄电池，测量车辆的静态电流为6mA，启动发动机当发动机运转一段时间后对车辆的发电量进行测量，车辆的发电量为11.09V，加大油门提高发动机转速时发电量依然没有变化 ，发电机没有发电。使用SDD读取DTC，DTC为P0620-01   PCM   发电机控制电路。检查蓄电池桩头安装正确紧固。检查发电机接头C1DC16A-1安装紧固没有烧蚀现象，测量C1DC02F-1与C1DC16A-1线阻为0.1欧姆，测量发电机Lin线C1DC14-1对地为7.9V，电压正常。拔掉LIN线插头测量发电机电量10.98V.检查相关线路没有有磨损和接触不良现象。发电机皮带安装正确。故判断发电机内部损坏，导致发电机不发电。车辆一直是使用蓄电池电量，而蓄电池没有得到电量补充，导致蓄电池出现严重亏电现象。更换发电机后，进行测试，车辆发电量正常，故障排除。



故障原因分析：发电机内部损坏，导致发电机不发电。

故障处理办法：更换发电机。
