读取故障内容及SDD指导建议：

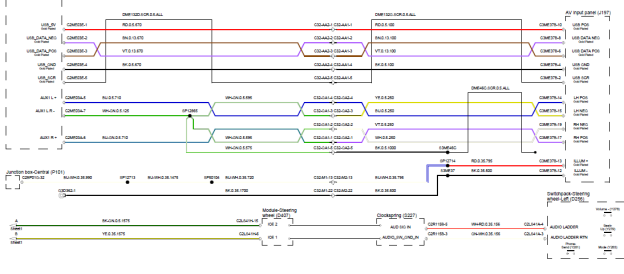

系统结构图及电路图：



故障诊断过程：    1 、检查车辆触摸屏，用手触摸，但没有反应，此时的显示屏显示正常，收音机、CD机工作正常。检查显示屏没有发现表面有刮伤痕迹，用SDD检测车辆，故障代码为U2003-87光纤通信总线。         2、 用SDD配置现有模块-前控制/显示界面模块，配置过程中发现USB没有通信，配置程序无法完成。        3 、检查C3ME37B插头，未发现有烧焦、腐蚀等现象。测量C3ME37B-13，电压为4.89V.测量C3ME37B-12接地正常。测量C3ME37B-10与C2ME03E-1电阻为0.17欧、C3ME37B-8与C2ME03E-2电阻为0.2欧、C3ME37B-6与C2ME03E-3电阻为0.17欧、C3ME37B-4与C2ME03E-4电阻为0.1欧、C3ME37B-2与C2ME03E-5电阻为0.1欧，证明没有短路、断路现象。       4、导入一个前高端显示屏，USB无法通信的现象依旧，但此时触摸屏的点击功能良好，将有歌曲的U盘插入中央扶手箱的U盘插口，显示屏显示为请插入U盘，无法识别到U盘。重新导入一个使用良好的U盘，现象依旧。     5、导入一个IAM,将U盘插入中央扶手箱的USB插口，可以识别U盘，播放正常。此时收音机、CD机工作正常。将原车的显示屏重新装回去，配置现有模块-前控制/显示界面模块，配置过程中USB有通信，程序也可以完成，但是显示屏触摸屏依旧无法正常使用，点击无反应。      6 、因此判定，由于前高端显示屏内部故障，导致显示屏触摸屏无法使用，需要更换显示屏。由于IAM内部故障，导致USB没有通信，无法识别到U盘，需要更换IAM。   7、 更换完毕前高端显示屏与IAM后，显示屏的触摸功能恢复正常使用，USB有通信、可以识别到U盘，收音机、CD机使用正常，故障解决。



故障原因分析：1、由于显示屏内部故障，导致显示屏触摸无法正常使用。 2、由于IAM内部故障，从而导致USB无通信，无法识别U盘。

故障处理办法：更换前高端显示屏、更换IAM。
