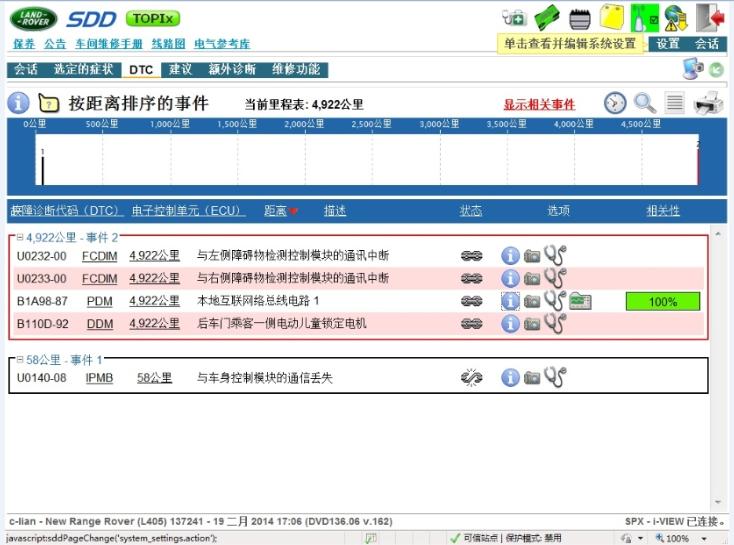

读取故障内容及SDD指导建议：

系统结构图及电路图：



故障诊断过程：

      根据客户反映故障进行检查，检查发现客户反映左前门玻璃升降开关控制不了右后门玻璃升降故障存在，右后门自身控制玻璃升降正常。首先用SDD读取故障码，相关故障码为B1A98-87  PDM本地互联网络总线电路1及B110D-92  DDM    后车门乘客一侧电动儿童锁定电机，其中B1A98-87 PDM   本地互联网总线电路1相关为100%。拆下左前门皮测量左前开关的LIN输出情况，开关有三根线分别为1号角为电源12.48V正常，5号角为接地与车身导通良好，3号角为LIN信号线当按下玻璃升降开关不管上下或者下降都有6.13V电压信号输出正常。拆下右后门皮测量RDRM  C8PL01-20端子为LIN输入，当按下左前门开关时RDRM  C8PL01-20端子没有信号电源，正常此处应该有6.13V左右的电源。此信号是从右前PDM  CBPW04A-20端子输出的，拆下右前门皮测量PDM  CBPW04-20端子，当按下左前门玻璃升降开关时此处有6.13左右的变化电压。因此可以判定为线路故障，测量PDM  CBPW04A-20端子到RDRM  C8PL01-20 端子不导通，表笔直接搭车身此时导通，拆下A柱插头发现在A柱插头C3B-A1-41一侧LIN信号线磨破皮了，用胶布包扎好故障排除  。



相关故障部位图片、数据流及分析：

故障原因分析：因LIN信号线短路，引起左前门升降开关控制不了右后门玻璃升降。

故障处理办法:用电工胶布包扎好用扎带把线束固定牢固。
