读取故障内容及SDD指导建议：C1130-66  空气弹簧供气、C1A31-01  左前角阀门 。

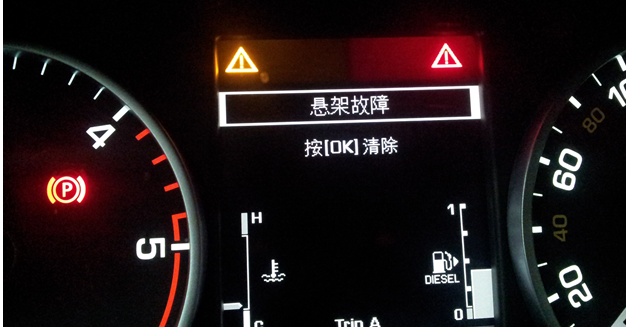

故障诊断过程：车辆进厂后仪表提示悬架故障和仅正常高度可用。首先连接SDD读取故障码，相关故障码为C1A31-01 左前角阀门。依据故障码帮助先检查前阀块，松开内衬后发现角阀从固定部位脱落，检查阀块外表无损伤，检查电器连接插头无松脱及腐蚀。再检查到角阀线路有无断路、短路。因检查插头C3010到角阀线路比较方便，所以就先检查C3010到C2099  ，当检查到C3010-4到C2099 -5线路时发现它的电阻为无穷大，说明C3010-4到C2099 -5有断路。最后发现离角阀较近处线路断开，重新包扎线束并正确固定角阀，连SDD清除故障码后测试空气悬架工作正常。

系统结构图及电路图：

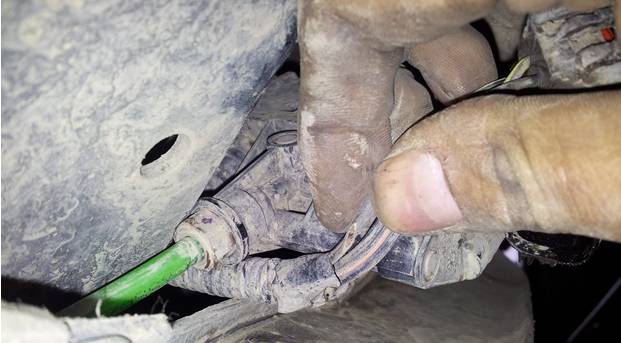

相关故障部位图片、数据流及分析：





故障原因分析：阀块固定不当，脱落后与前杠摩擦，导致线束断路。

故障处理办法：重新包扎线束并正确固定角阀。
