路虎揽胜运动两前气悬趴下、无法上升
来源:本站整理  作者:佚名  2019-11-08 10:22:45

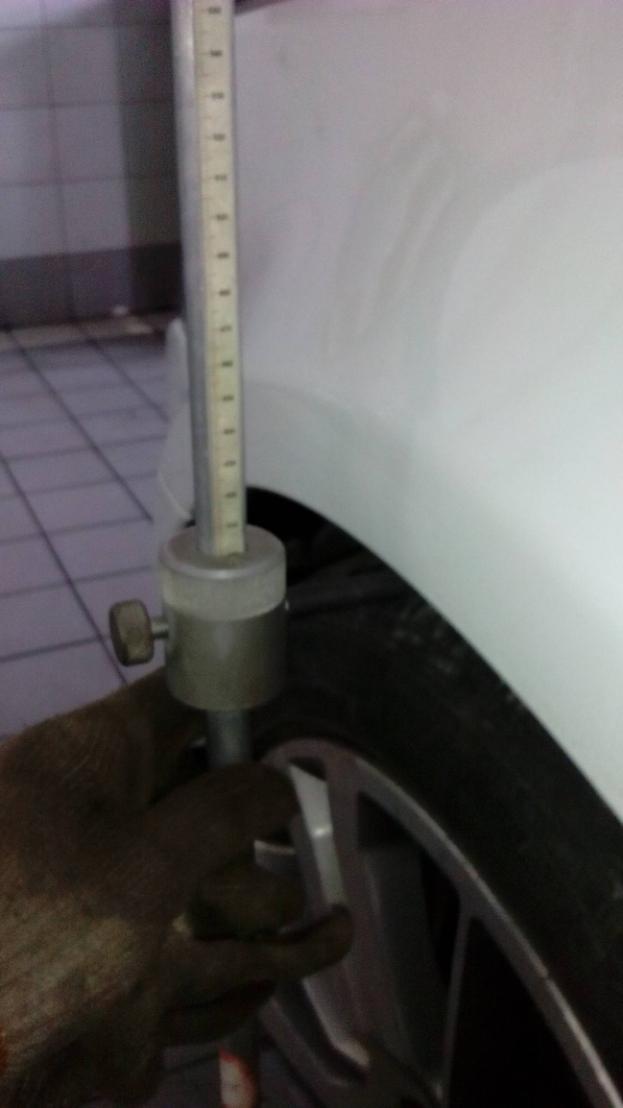

 故障现象确认:目视检查两前气悬趴下,两后气悬正常

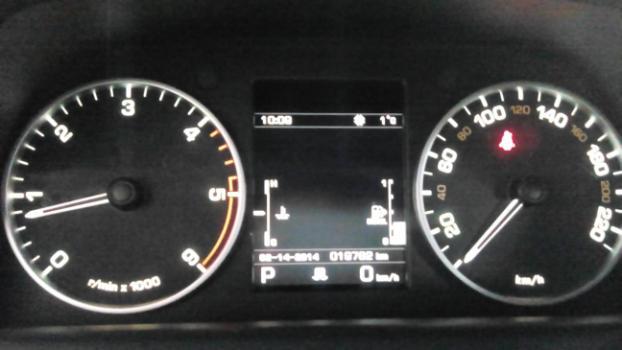

读取故障内容及SDD指导建议:启动车辆,车辆前部有明显漏气的声响,气悬压缩机工作正常,仪表无故障警告灯提示,连接SDD及车辆充电器,加载新的会话运行诊断读取DTC为,BCM模块/B1D97-96 倾斜传感器,ABS模块/U0421-68接收来自行驶高度控制模块的无效数据,RLM模块/C1130-7A空气弹簧供气,RLM模块/C1130-66空气弹簧供气故障。
系统结构图及电路图:
相关故障部位图片、数据流及分析:

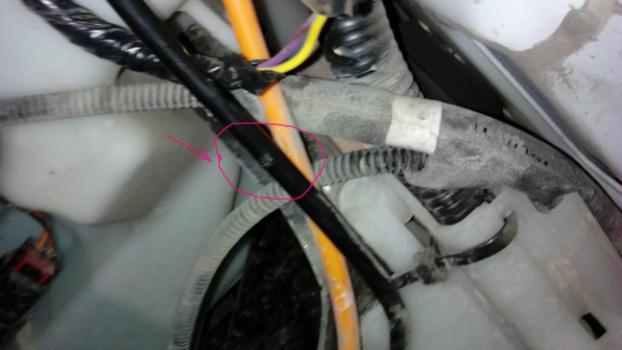

故障原因分析:车辆前部有明显漏气的声响,气悬压缩机工作正常,仪表无故障警告灯,检查管路及阀块,发现左前轮处为漏气点,经过检查左前气悬 供气管路破损,有一个小洞,经过分析此故障是因为,气悬管路安装不到位没有固定与燃油辅助加热器的排气管摩擦从而导致左前减震器的气悬管路破损,进而气悬趴下无法上升。
故障处理办法:更换左前减震器气悬管路,理顺固定新的管路。
