读取故障内容及SDD指导建议；

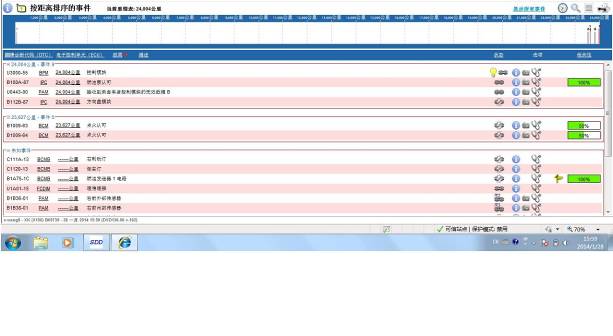

读取系统故障码为B100A-87. 燃油泵认可B1009-63点火认可.B1A7S-1C燃油发送器1电路等故障码,建议检查燃油泵控制线路，油位传感器电路。

系统结构图及电路图：



故障诊断过程：当故障出现时，验证故障现象发现车辆除了无法着车和油表不准，还存在行李箱无法开启，大灯无法点亮等现象，依故障码指引检查油泵及油表线路，测量油泵插接器CA127-4脚启动电压0V,燃油泵模块无电压输出，检查燃油泵模块供电，发现燃油泵模块CA166-4脚电压0V.检查AJB模块F33号保险无电压，R4继电器无反应，检查AJB模块BO002-1脚电压12.65V.CA002-5脚对地电阻0.1欧，G21AS-脚无松动，由于油表及行李箱故障点均指向AJB，综合以上现象及燃油泵测量数据，判断为AJB内部损坏，需更换AJB模块。



相关故障部位图片、数据流及分析：

故障原因分析：由于AJB内部故障致使燃油泵模块无供电.行李箱电机无供电，油表无信号，造成车辆无法着车，油表不准，行李箱无法开启等现象。

故障处理办法：更换AJB模块并对模块进行程序编制。
