故障现象确认:启动车辆,仪表显示动态稳定杆系统故障.

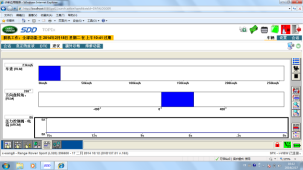

读取故障内容及SDD指导建议;

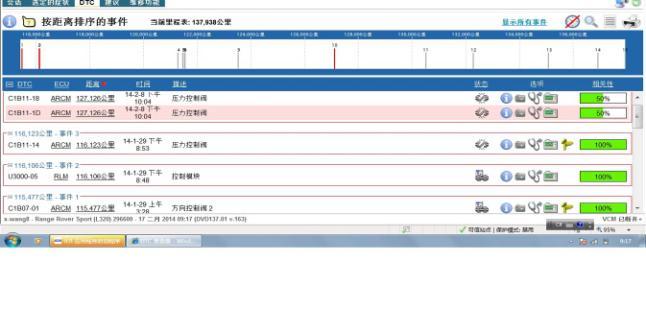

读取系统故障码为C1B11-18压力控制阀.C1B07-01 方向控制阀,建议检查压力控制阀,方向控制阀线路,更换压力控制阀,方向控制阀

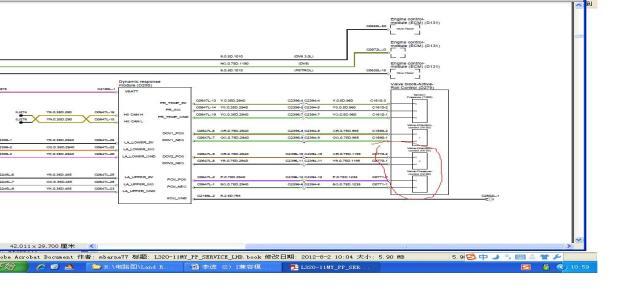

系统结构图及电路图:

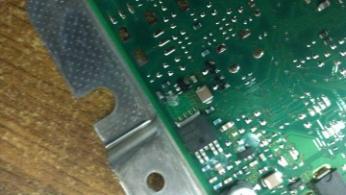

故障诊断过程:依故障码指引检查动态稳定杆系统压力控制阀电路,启动车辆,测量C0647L-2脚电压0.V,C0647-2与C0771-2脚电阻0.2欧,C0771-1脚与C0647-1脚电阻0.1欧,检查各插接器均连接牢固,拆下模块检查,发现模块内部已腐蚀,需更换模块
故障原因分析:由于模块内部腐蚀造成压力控制阀及方向控制阀供电不正常,造成系统无法正常工作,仪表提示报警。
故障处理办法:更换动态稳定杆模块及编程。
