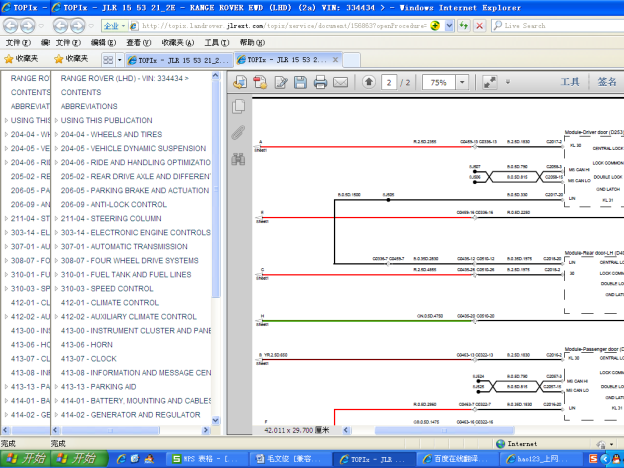

系统结构图及电路图：

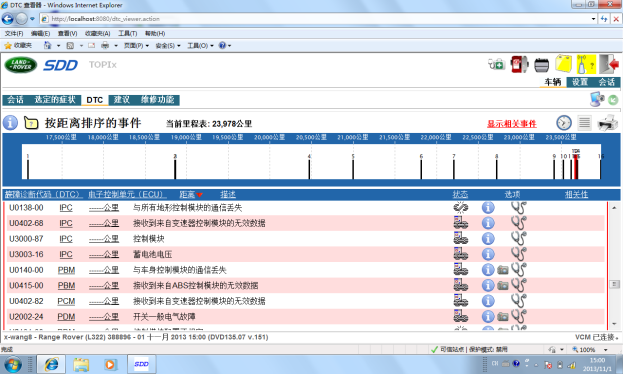

相关故障部位图片、数据流及分析：



故障原因分析。电瓶故障。启动系统故障。放电。

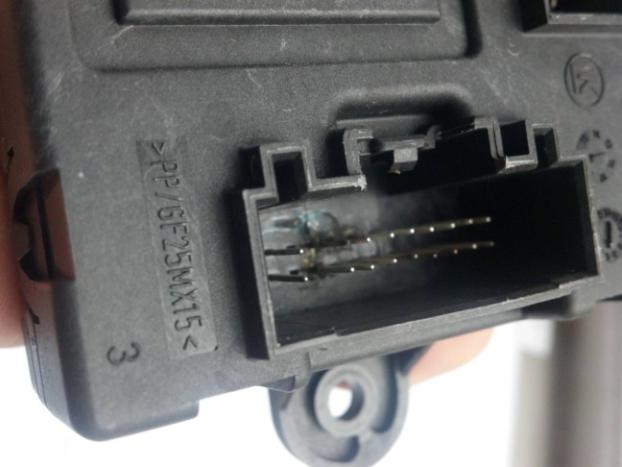

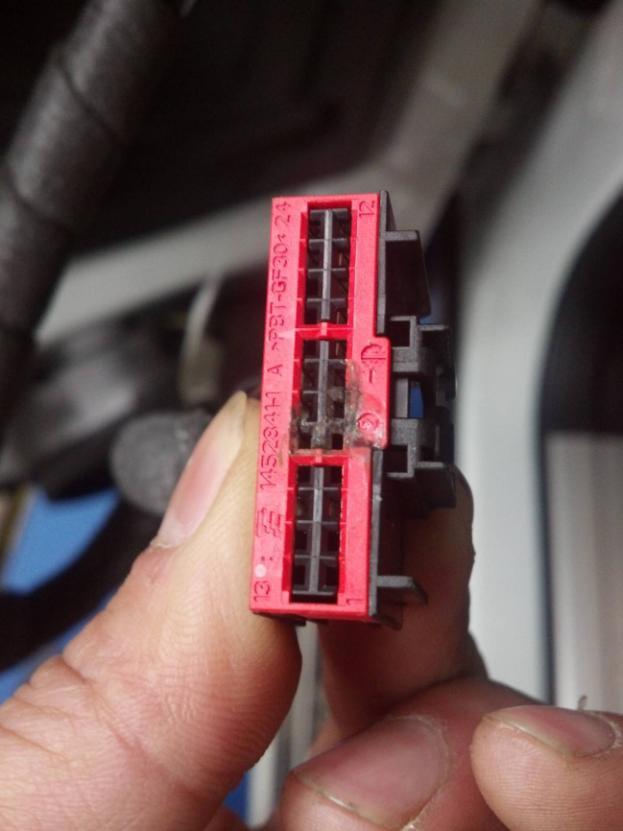

故障处理办法。接车无法启动 帮电车辆启动 充电12小时监测电瓶正常 停放一段时间车辆无法启动 使用放电钳测量车辆放电量30.毫安 有时会跳至100多毫安。证明车辆系统放电 上锁车辆30分钟进入休眠状态测量中速系统为0.0V正常 测量高速系统为2.36 证明高速存在放电现象 依次拔下CJB 保险 当拔到车门系统时万用表显示为0.0正常拆下门内饰发现车门模块烧腐.更换模块处理线束 。车辆正常 后视系统正常。
