故障诊断过程：由于SDD无故障代码，查阅线路图后发现前后雨刮喷水均由CJB控制，根据故障现象又不像是线路方面存在故障，首先怀疑为CJB软件问题，于是检查了软件有下载需求，并下载软件后试车故障依旧.

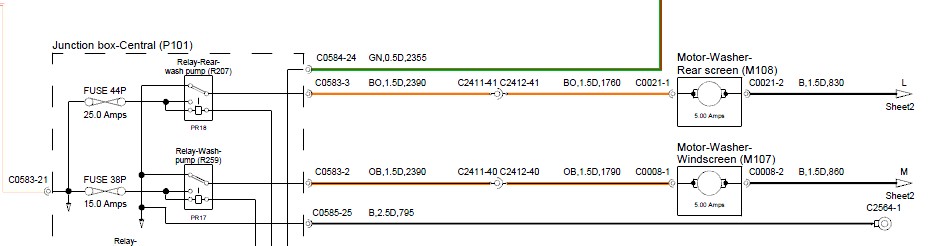

系统结构图及电路图：

故障诊断：拆卸副驾驶手套箱检查CJB所有插头以及CJB的供电搭铁，相关网络线路的终端电阻，电压等均未发现故障点，结合电路图分析故判断为CJB内部故障！

故障原因分析：前后雨刮喷水由CJB直接控制，并且故障只在解锁瞬间出现一次，而且雨刮工作都很正常，线路问题可以排除，最终确认为CJB内部故障。

故障处理办法：更换CJB 刷新软件。



案例点评及建议：更换CJB要匹配遥控器，需要两把钥匙，当CJB更换并匹配成功后，转向柱不能调整，同时方向盘变的很重且存在一个“可变转向助力”的永久性故障代码无法清除掉。这时需用SDD对转向柱行进校正，转向柱12位数编码在转向柱的背面。注意“1”和“I”的区别。“可变转向助力”故障代码以及方向很重，需用SDD对”可变转向助力历史编程”学习后方向重恢复正常，试车确认故障排除。
